UE5 体积云
何为体积云？
- 体积云是一个基于物理的云渲染系统，该系统使用一种材质驱动的方式，让美术师和设计师可以自由地创建它们所需要的的任意类型的云
- 云渲染系统处理动态时间设置，使用实时捕获的Sky Atmosphere和Sky Light进行补充
- 云渲染系统提供可伸缩的、可由美术定义的、可适用于使用地面视角、飞行及地面到外太空过渡的项目
原理
-
光线打进云中会在云中进行散射，这个散射可能进行多次。因此我们看到的云的颜色可能各个部分都是不同的，所以需要对其进行计算
-
大致计算流程如下

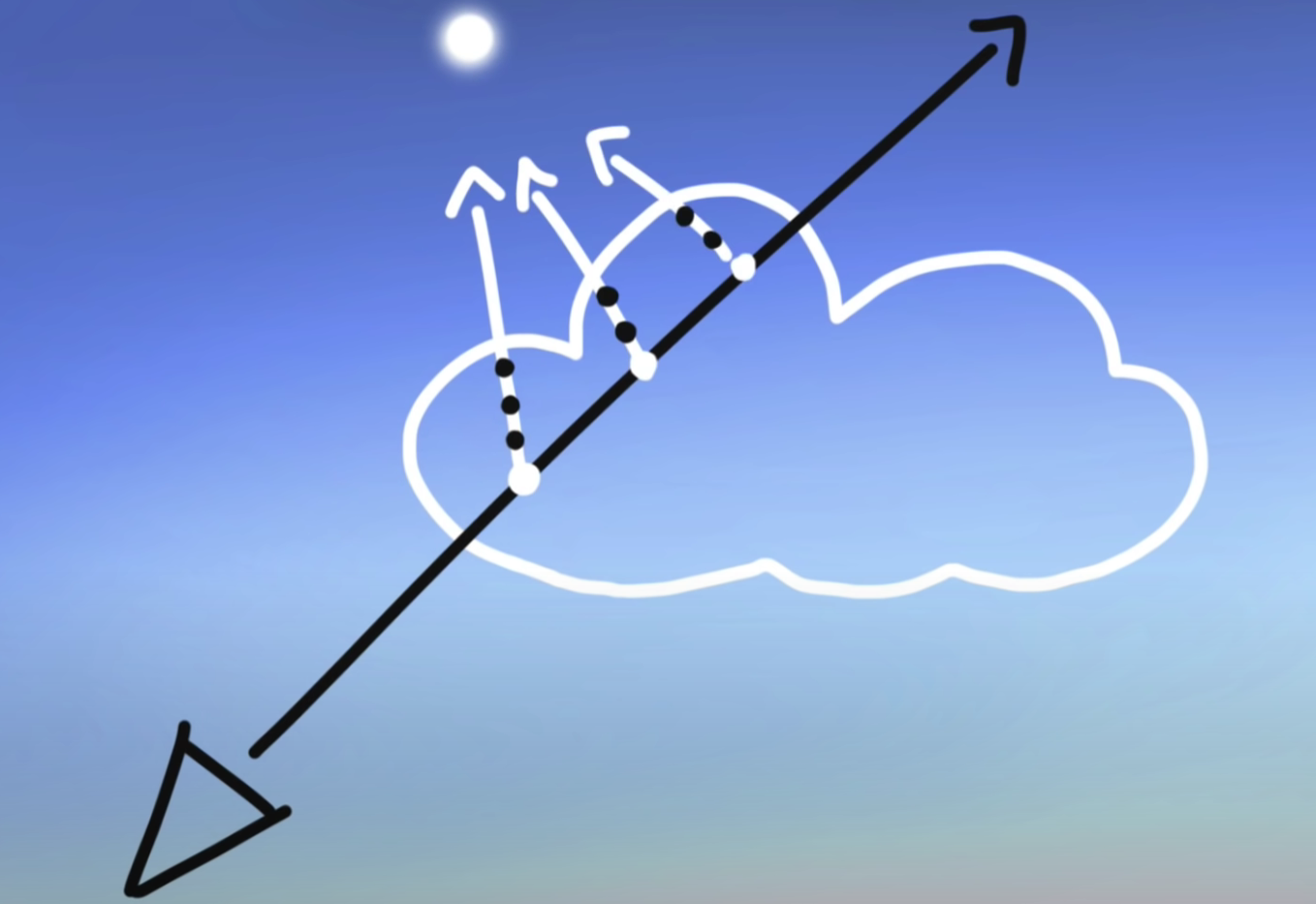

- 这里先以其中一条光线为例，该光线打中云中一点(图中的白色点)
- 为了计算该路径的光强，需要向光源投射另一条光线，计算到达云边所需要的步进，根据步进数求得该点的光线强度。再计算该路径上的所有的白色点，最后将他们累加，所得值即为该路径上的云层到人眼的光线强度
- 最后从观察点投射多个光线
- 这里先以其中一条光线为例，该光线打中云中一点(图中的白色点)
-
UE的体积云

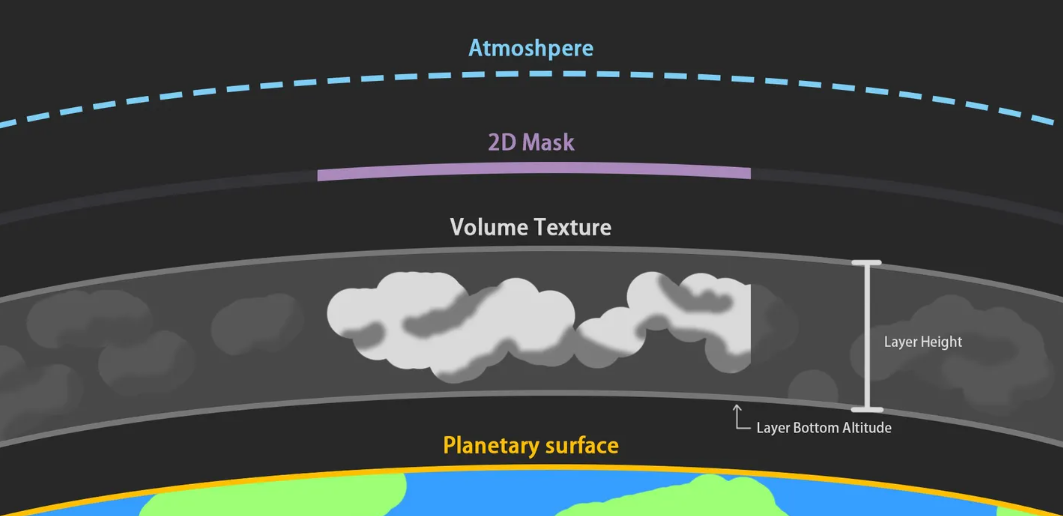

UE的体积云类似一个围绕着大气的Raymarching Shader Object，体积纹理通过raymarching生成云，而云的显现由mask纹理控制

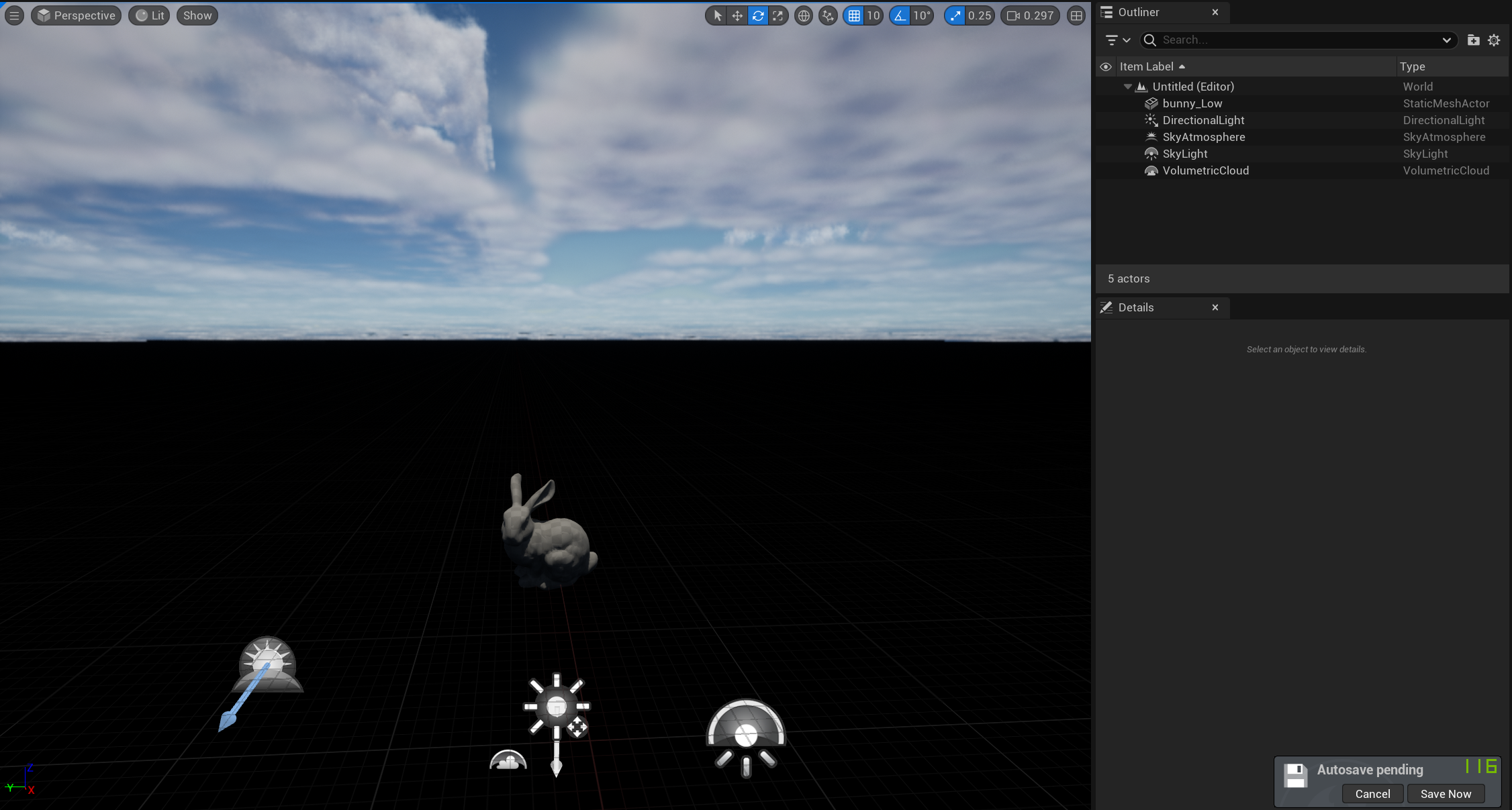

启用体积云
想要使用体积云系统有几个必要的组件和设置需要启用
- Directional Light
- Sky Atmosphere
- Sky Light
- Volumetric Cloud
修改Directional Light设置
- 设置可移动性： Stationary / Movable
- 启用"Atmosphere Sun Light"
修改Sky Light
- 设置可移动性： Stationary / Movable
- 启用"Real Time Capture"
体积云参数
- Layer Bottom Altitude：云层底部的高度，单位km
- Layer Height：云层顶部的高度，单位km
- Tracing Start Max Distance：在该最大距离前开始tracing，单位km
- Tracing Max Distance：云层内部tracing的最大距离，单位km
材质编写

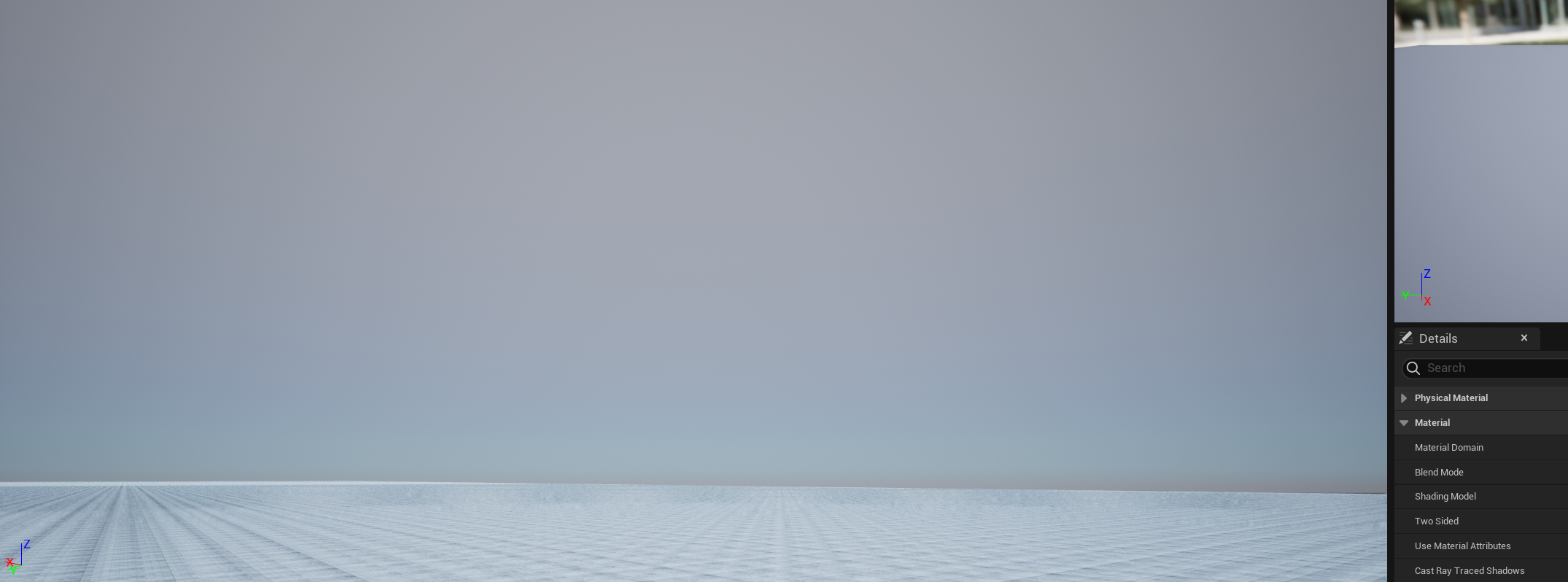

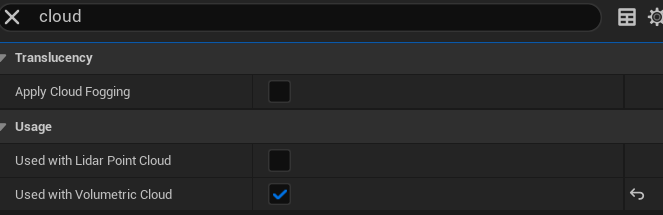

根节点设置
云的颜色

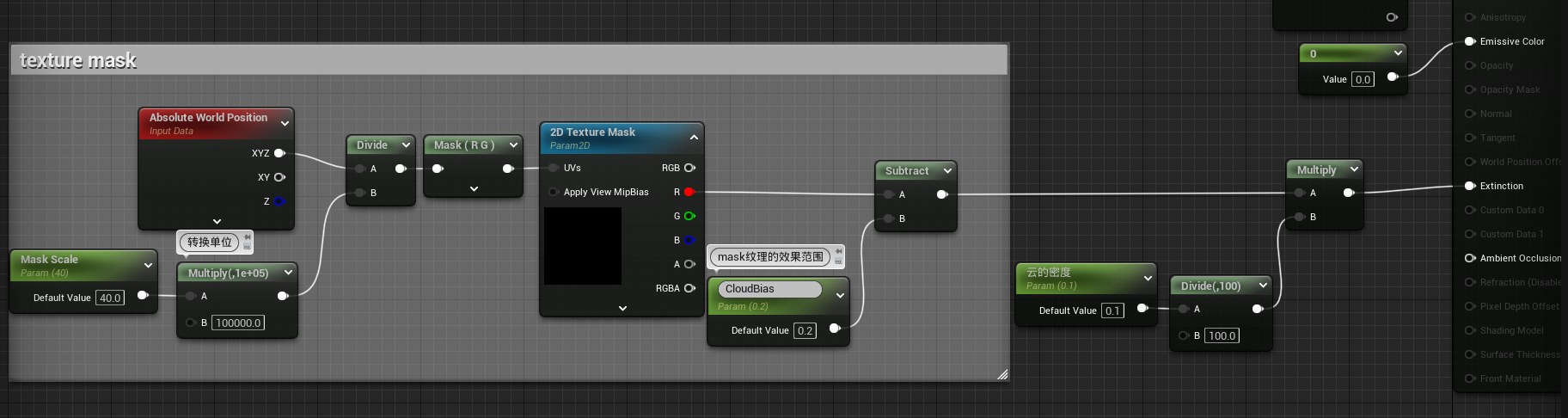

添加mask

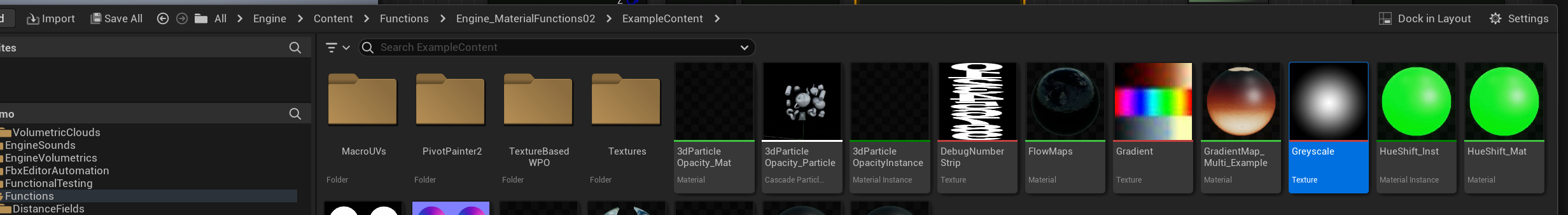

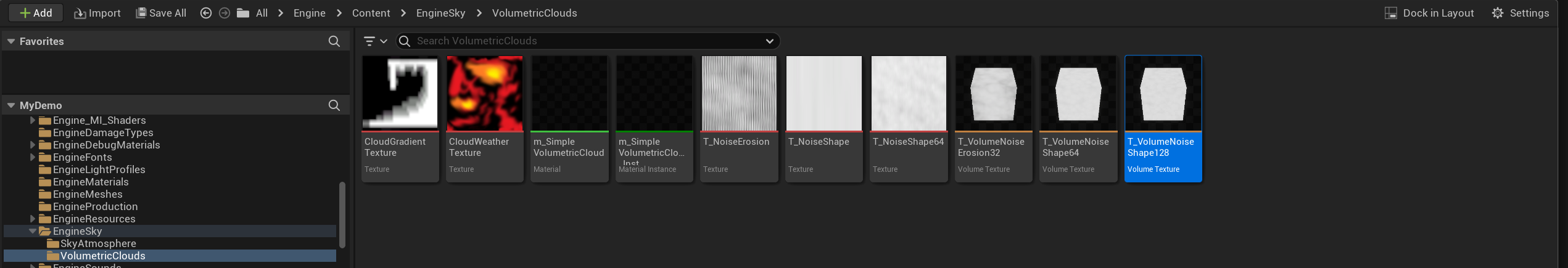

本篇使用的纹理在如下位置。该纹理仅仅是一个灰度值
这里对单位进行了转换。因为UE的世界单位是cm，而体积云的单位是km，且UE不允许小数点后六位

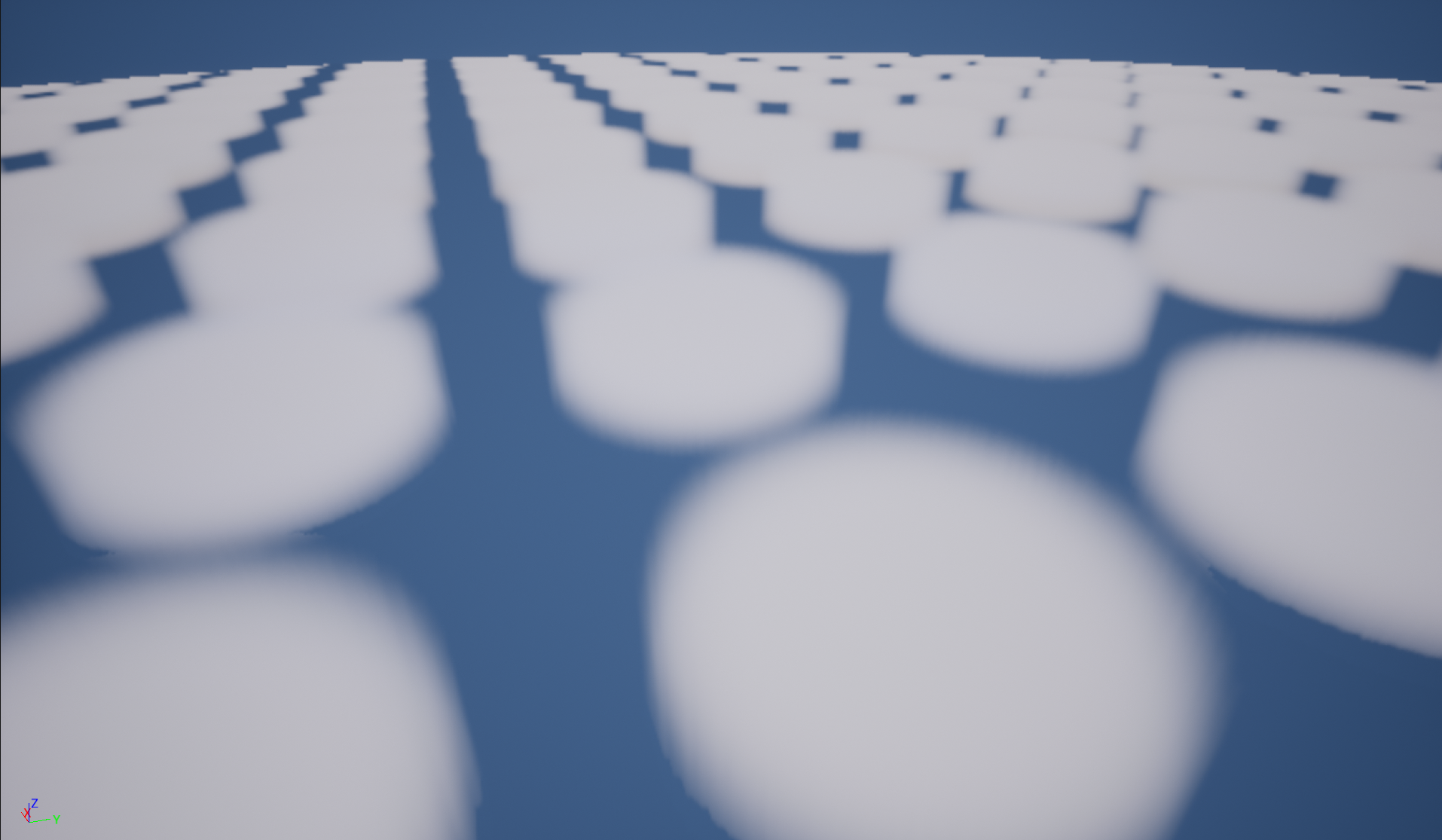

走至云的上方可查看效果

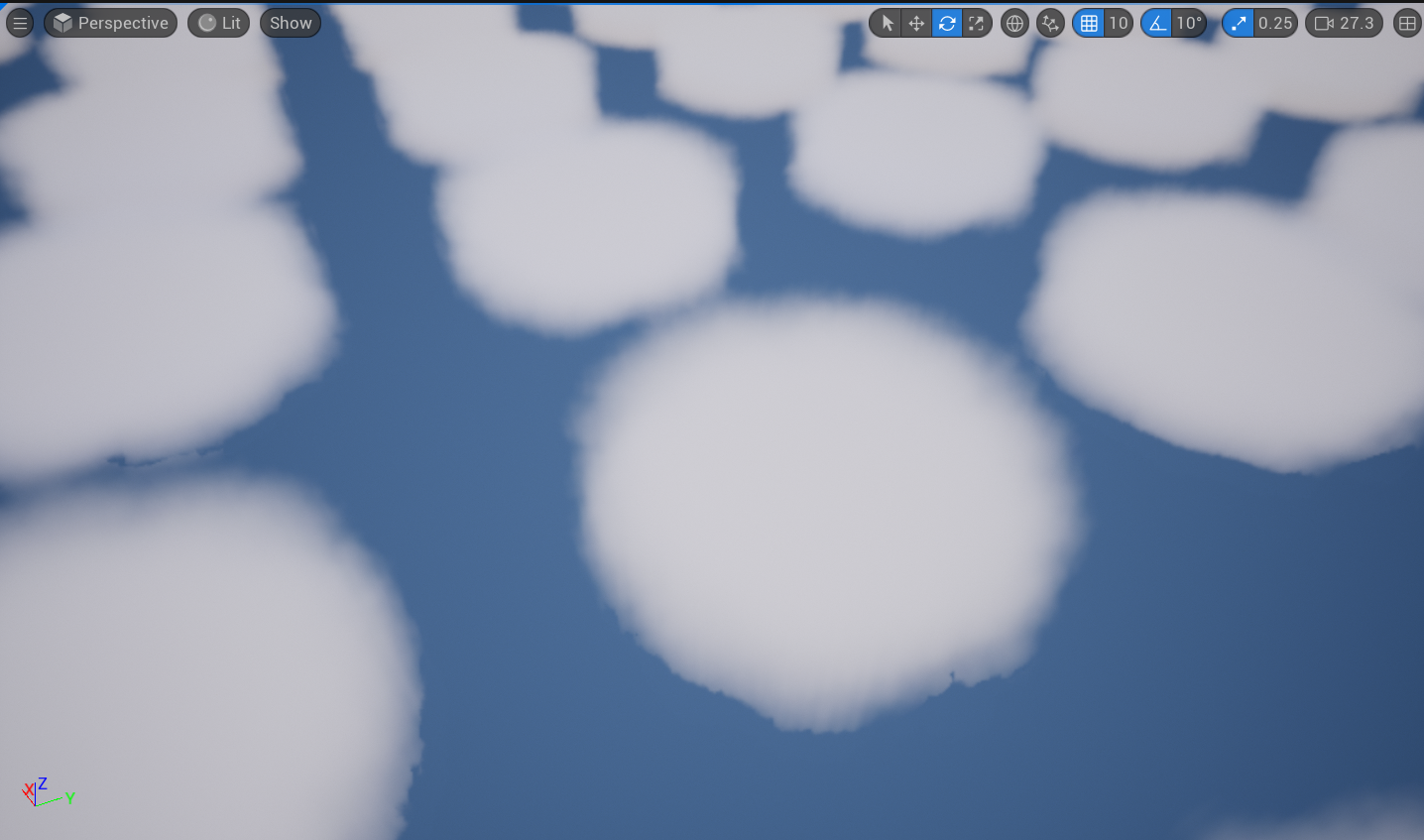

边缘

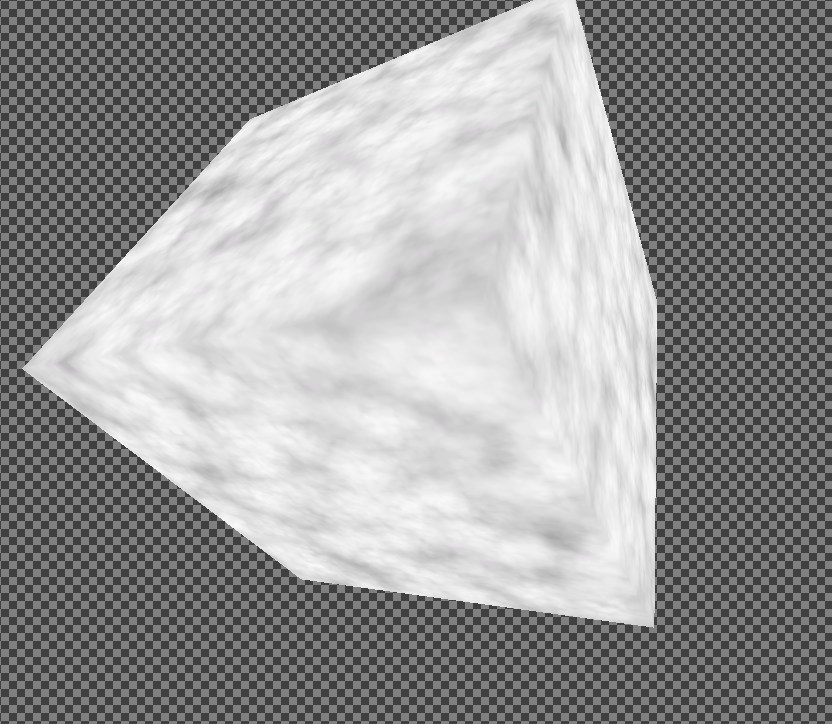

找到以下体纹理

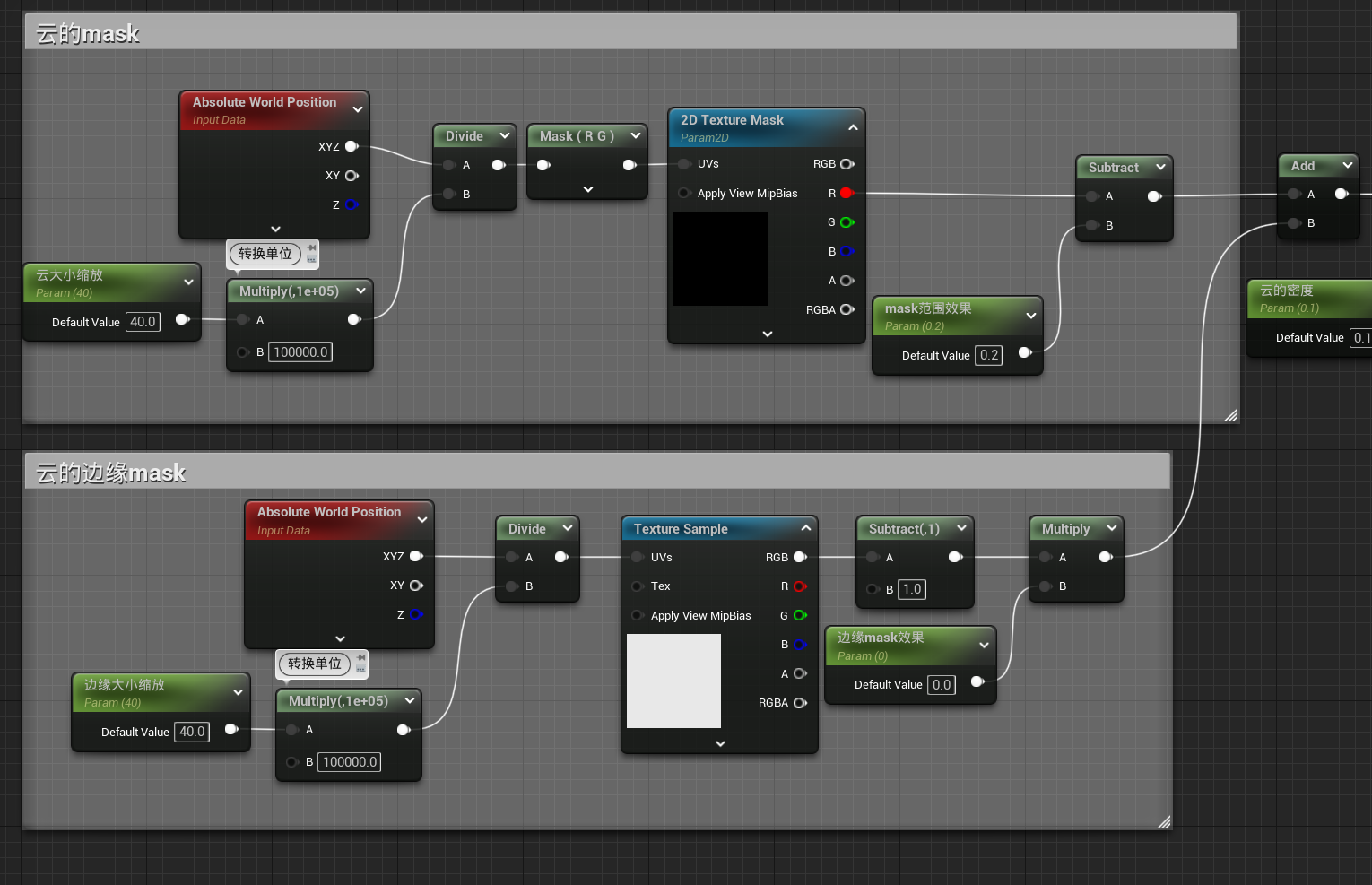

对体纹理进行-1是因为后续需要和2dmask进行求和，因此这里取负
高度
为了控制云的高度和深度，需要用到以下函数
-
Altitude：云在世界坐标下的高度
AltitudeInLayer：云在云层中的高度
NormAltitudeInLayer：归一化后的云在云层中的高度
透光性
需要用到以下函数
- PhaseG：云层的透光性(光学相位函数方向)
- Multi Scattering Contribution：控制光在云层中的散射程度
- Multi Scattering Occlusion：控制光在云层中散射的衰减程度
- Multi Scattering Eccentricity控制光在云层中的散射呈各向异性（0）/ 各向同性（1）
动画

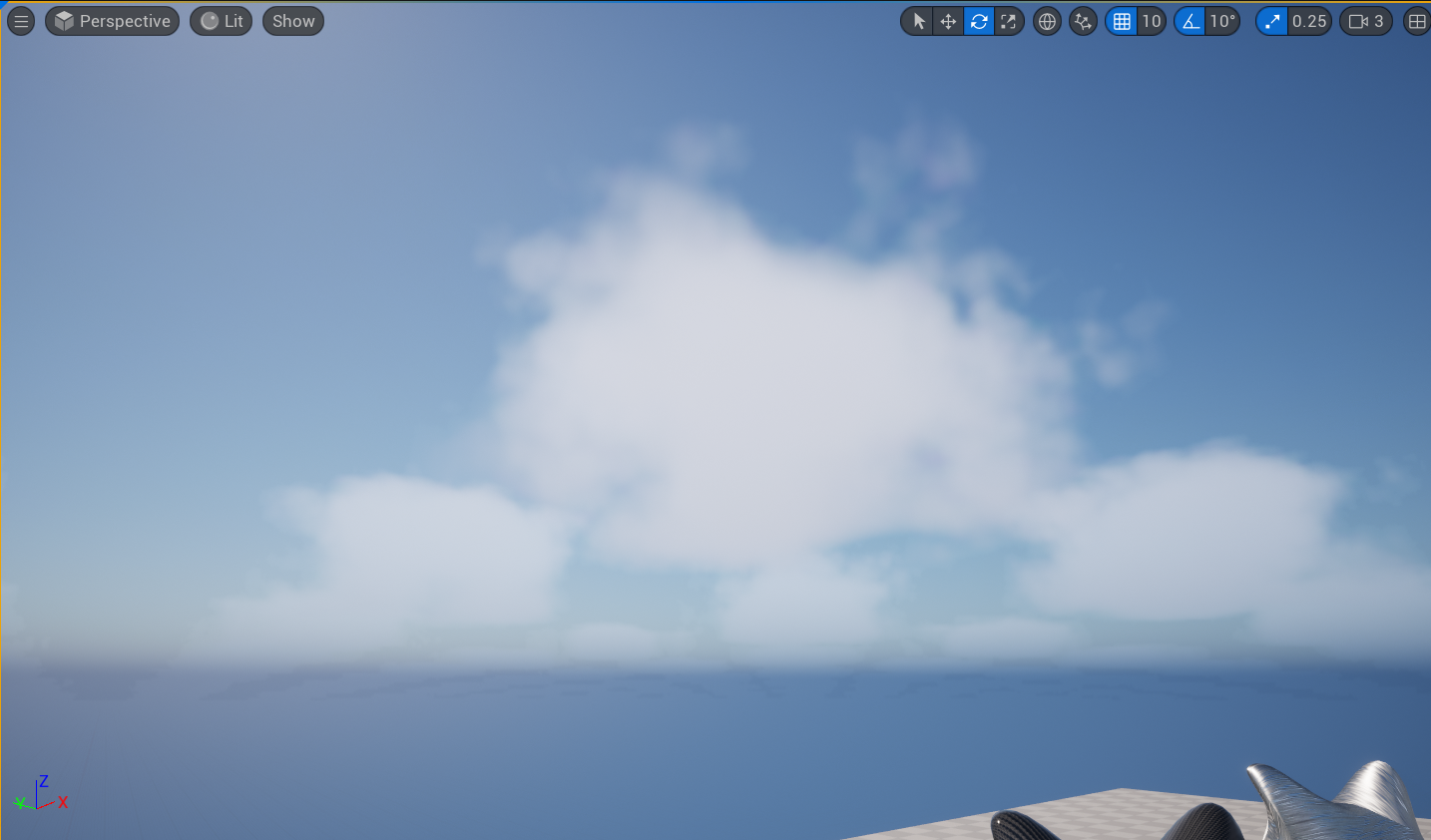

最终效果
