认识Microbit的开发板
Microbit介绍
来自你的消息:
Microbit简介
来自 ChatGPT 的消息:
Micro:bit是一种微型电脑，由BBC（英国广播公司）等组织为英国中小学生设计的教育用硬件，于2015年发布。它有一个5x5 LED矩阵屏幕、两个按键、一组引脚、一个加速度计、一个电子罗盘、一个温度传感器和一个蓝牙无线通信模块。它可以通过编程来控制LED矩阵屏幕、读取传感器数据、与其它设备进行通信等操作，是一款非常适合初学者的教育用硬件。由于Micro:bit开放了其硬件与软件接口，因此也受到了全世界创客们的热烈欢迎。
Micorbit V1.5开发板
Micorbit V2.0开发板
来自你的消息:
microbit1.5和2.0版本有什么区别
来自 ChatGPT 的消息:
Micro:bit 2.0相较于1.5版本有以下几个显著改进：
-
更高的性能：Micro:bit 2.0采用了也是NRF52833 SoC芯片，与1.5版本的NRF51822相比，运行速度更快、内存更大。
-

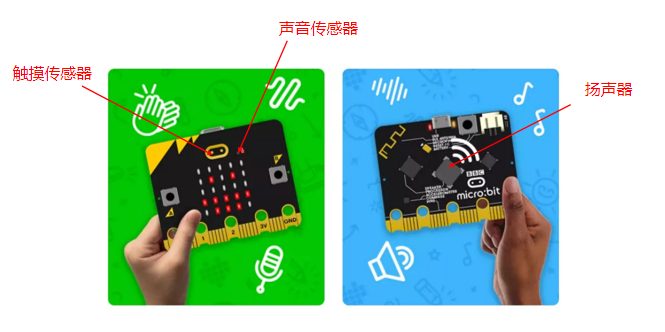

更好的音频支持：Micro:bit 2.0支持可编程蜂鸣器和电容式麦克风，可以直接录制和回放音频数据。
-
更高的屏幕分辨率：Micro:bit 2.0屏幕分辨率为240x240，比1.5版本的128x64高出很多。
-
更多的电源选项：Micro:bit 2.0可通过MicroUSB接口、脱机AA电池饰盒或扩展电池夹进行供电。
-
更多的GPIO：Micro:bit 2.0具有25个可编程GPIO引脚，比1.5版本多了10个。
综上所述，Micro:bit 2.0相较于1.5版本具有更高的性能、更好的音频支持、更高的屏幕分辨率、更多的电源选项和GPIO，因此更加适合需要更强功能的应用场景。
来自你的消息:
请解释一下可编程GPIO引脚是什么含义，它具有什么功能
来自 ChatGPT 的消息:
GPIO（General Purpose Input/Output）又称通用输入输出引脚，是一种通用的数字输入输出引脚，具有广泛的用途。Micro:bit上的GPIO引脚是可以编程的，这意味着可以使用代码控制它们来完成不同的功能。具体而言，可编程GPIO引脚的含义是：
-
输入功能：GPIO引脚可以作为数字输入端口，用来接收其他设备或传感器发来的数字信号，以实现操控或监控。
-
输出功能：GPIO引脚可以作为数字输出端口，通过控制它们的电平改变它们连接的其他设备或传感器的状态，例如控制LED灯的开关。
-
PWM输出功能：某些GPIO引脚支持脉冲宽度调制（PWM）输出，可以用于控制电机、舵机等需要模拟控制的设备。
Micro:bit 2.0具有25个可编程GPIO引脚，这些引脚可以通过编程来实现不同的数字输入输出功能，例如读取按钮输入、传感器数据，控制LED灯亮灭，甚至可以用于连接其他设备如音频芯片等，因此可编程GPIO引脚在控制与通信方面具有非常大的潜力。
来自你的消息:
Microbit1.5版本具有多少引脚
来自 ChatGPT 的消息:
Micro:bit 1.5具有19个可编程GPIO引脚，其中包括3个模拟输入引脚和2个PWM输出引脚。
来自你的消息:
接入P0,P1,P2引脚模拟输入引脚有没有特殊要求
来自 ChatGPT 的消息:
P0，P1和P2引脚是Micro:bit 1.5版本上的模拟输入引脚，可以用于读取模拟传感器的输入信号，比如光、声音、温度等。如果要使用这些引脚，需要将传感器的输出信号接到这些引脚上，同时需要使用电缆和插头等材料将传感器与Micro:bit连接起来。同时，需要在代码中使用相应的输入函数读取引脚的值，并将其转化为相应的物理量，比如温度、光照强度等。需要注意的是，连接传感器时要防止接错引脚，否则会影响读取数据的准确性。
来自你的消息:
它们通常接什么传感器的模拟信号
来自 ChatGPT 的消息:
P0、P1、P2 引脚通常用于连接模拟传感器，这些传感器可以测量温度、光照强度、声音等物理量，并将其转化为模拟电信号，通过接口输出。因此，通过将这些传感器的电信号输入到Micro:bit 的引脚上，可以读取相应物理量的模拟值，从而实现控制和交互的功能。常见的模拟传感器包括：温度传感器（如热敏电阻）、声音传感器（如麦克风模块）、光线传感器等。当然，具体需要用到哪些传感器，还取决于具体的应用场景和需求。
来自你的消息:
模拟电信号是什么含义
来自 ChatGPT 的消息:
模拟电信号是指连续的、无间断的电信号，它的形态和大小可以随时间变化而连续改变。这种信号在模拟电路中常常被用于表示各种物理量的变化，例如声音、光线、温度等。模拟电信号可以通过数字－模拟转换（DAC）芯片或模拟－数字转换（ADC）芯片转换为数字信号，从而进行数字信号处理，比如在计算机上进行数据存储、处理、传输等操作。对于Micro:bit而言，它有模拟输入输出引脚，可以向这些引脚输入模拟电信号或从这些引脚输出模拟电信号，用于读取和控制模拟电路中的各种物理量。
来自你的消息:
要驱动风扇转动，Microbit需要输出什么信号
来自 ChatGPT 的消息:
通常来说，为了驱动风扇转动，Micro:bit需要输出PWM（脉冲宽度调制）信号。PWM信号可以模拟一个模拟信号，通过改变信号的占空比来模拟不同的电压或电流大小，从而实现精确的调节和控制。具体的操作方法如下：
-
将风扇的电源正极接到Micro:bit的3V或者电池盒的电源端，将风扇的电源负极接到Micro:bit的GND引脚。
-
将PWM输出引脚（比如P0）连接到风扇的PWM输入引脚。
-
在Micro:bit的编程环境中，使用PWM命令来设置PWM输出引脚上的占空比，从而控制风扇的转速。例如：pwm.analog_write_pin(AnalogPin.P0, 50)，代表将P0引脚输出的PWM信号设置为占空比为50%的信号，控制风扇转速为一半。
需要注意的是，不同型号或品牌的风扇可能需要不同的PWM信号设置，因此具体的驱动电路和程序可能需要根据实际情况进行调整。
来自你的消息:
Microbit电瓶信号1和0有什么区别
来自 ChatGPT 的消息:
在Micro:bit的电量检测方面，通常使用一个称为“电池电量检测引脚”的引脚（通常为P1口），来读取电池电量的大小。当电池电量低于指定的电压值时，电池电量检测引脚会输出一个逻辑上的低电平（0），否则输出一个逻辑上的高电平（1）。
因此，Micro:bit电池信号的"1"和"0"是用来表示电池电量状态的。当电池电量低于指定电压（默认为3.3V或者2.7V，可以在编程中修改）时，该引脚的电压下降到低电平（0），代表电量较低；当电池电量高于指定电压时，该引脚保持高电平（1），代表电量充足。通过读取这个引脚的状态，可以在编程中实现对电池电量的监测和控制。
需要注意的是，Micro:bit电池电量检测引脚只能用于检测Micro:bit本身的电池电量，不能用于检测外接设备的电池或电源电量。
