UML（统一建模语言，Unified Modeling Language）是一种标准化的建模语言，用于描述软件系统的结构、行为和交互。它提供了一套图表来帮助开发人员、架构师和业务分析师对系统进行建模。UML图表分为两大类：结构图和行为图。

一、UML 结构图（Structural Diagrams）

结构图主要用于表示系统的静态结构，包括类、对象和组件等。以下是常见的UML结构图类型：

1. 类图（Class Diagram）

   • 用于描述系统中的类及其属性、方法、类之间的关系（如继承、关联、依赖、聚合等）。
   • 是最常用的UML图表之一，展示系统的静态结构。

2. 对象图（Object Diagram）

   • 是类图的实例化版本，用于展示系统在某个时刻对象的状态。
   • 主要展示对象及其属性值、对象之间的关系。

3. 组件图（Component Diagram）

   • 用于描述系统的物理组成部分（组件）及其相互关系。
   • 通常用于描述软件的模块化结构，展示软件的可部署组件。

4. 部署图（Deployment Diagram）

   • 展示系统的硬件和软件部署架构，展示组件在物理节点（如服务器）上的分布情况。
   • 主要用于描述应用程序在物理环境中的部署结构。

5. 包图（Package Diagram）

   • 用于展示系统中的包及其依赖关系。
   • 包图将类或组件组织成模块，方便系统的管理和结构分析。

6. 组合结构图（Composite Structure Diagram）

   • 用于描述类或组件的内部结构，显示它们如何与其他部分协作来完成任务。
   • 侧重于展示复杂对象或组件的内部细节。

7. 类图的子集（Profile Diagram）

   • 用于扩展UML，允许用户自定义UML模型的元素和构造。

二、UML 行为图（Behavioral Diagrams）

行为图用于描述系统的动态行为，包括对象、角色或组件的活动、交互等。以下是常见的UML行为图类型：

1. 用例图（Use Case Diagram）

   • 用于展示系统中的功能需求，以及系统与外部用户（参与者）的交互。
   • 通过“用例”和“参与者”来描述系统行为，常用于需求分析阶段。

2. 活动图（Activity Diagram）

   • 类似于流程图，用于描述系统的工作流或活动流程。
   • 展示不同活动之间的顺序以及条件分支，常用于业务流程建模。

3. 时序图（Sequence Diagram）

   • 展示对象或组件之间的消息传递顺序，重点是时间维度。
   • 用于描述系统中不同对象之间的交互过程。

4. 通信图（Communication Diagram）

   • 以前称为“协作图”，展示对象或组件之间的消息流。
   • 与时序图类似，但侧重于展示对象之间的静态结构和交互。

5. 状态图（State Diagram）

   • 描述对象或系统的不同状态以及状态之间的转换。
   • 常用于描述状态机或系统的生命周期。

6. 交互概览图（Interaction Overview Diagram）

   • 是时序图和活动图的结合，展示交互和活动的概览。
   • 用于展示更高层次的流程，通常包含多个交互或活动。

7. 时序图（Timing Diagram）

   • 主要用于展示对象或组件在不同时间点的状态变化。
   • 常用于嵌入式系统或实时系统中。

8. 流程图（Flowchart Diagram）

   • UML也可以用于创建流程图，虽然流程图是更通用的图表类型。

总结：

UML中包含的图表种类广泛，主要分为结构图和行为图。它们共同提供了对系统静态结构和动态行为的完整视图，帮助系统分析、设计和开发人员全面理解系统的运作方式。

流程图和UML（统一建模语言） 都用于系统分析和设计，但它们有不同的用途、结构和应用场景。以下是它们之间的主要区别：

1. 定义和目的

• 流程图：一种通用图表，主要用于表示过程、操作或系统的顺序和步骤。流程图用于清晰地展示任务的顺序，通常适用于描述业务流程、操作步骤、决策流程等。
  • 目的是简化复杂的流程，帮助理解和优化过程。
• UML：UML 是一种标准化的建模语言，专门用于软件系统的建模和设计。它包含多种图表类型，不仅可以展示系统的行为（如用例、活动、时序等），还可以展示系统的结构（如类图、组件图、部署图等）。
  • 目的是为软件开发提供全面的模型支持，涵盖从需求分析到架构设计和开发的整个过程。

2. 使用范围

• 流程图：广泛应用于各个领域，包括商业、制造业、教育、管理等，适用于描述任何有顺序的过程，不局限于软件系统。

• UML：主要应用于软件工程和系统设计领域，用于描述软件系统的结构、行为和交互，适合用于面向对象的系统分析和设计。

3. 图表种类

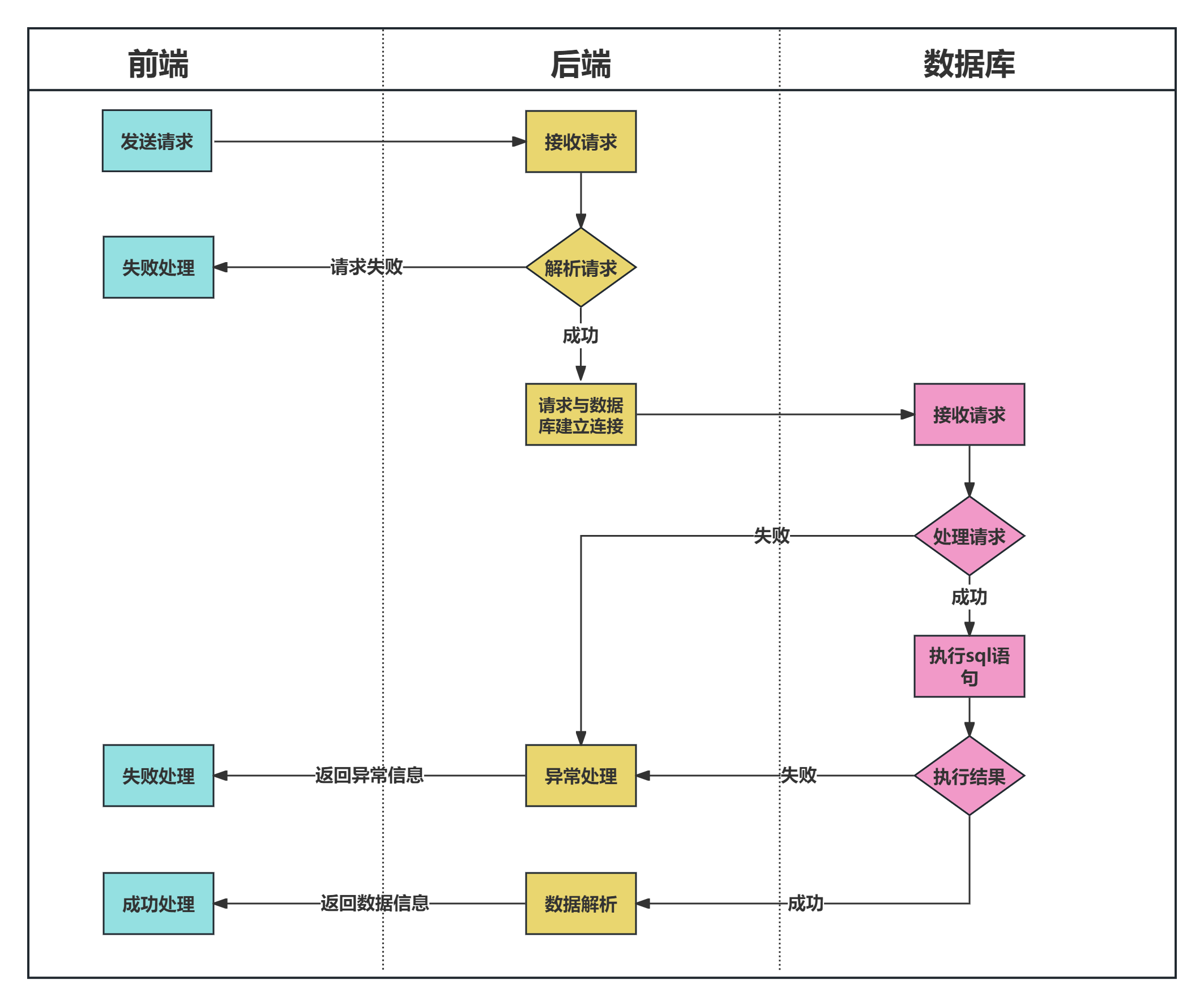

• 流程图：流程图种类较少，常见的有基本流程图、泳道图、决策树等，主要用于描述流程的顺序和决策路径。

• UML：UML有多种图表类型，分为结构图和行为图。结构图如类图、组件图、部署图等，行为图如用例图、活动图、时序图等。每种图表都为系统的不同方面提供了详细的建模方法。

4. 复杂性

• 流程图：相对简单，主要关注过程的顺序和决策点。它主要用于高层次的过程展示，图表元素有限，通常只有几种符号（如矩形、菱形、箭头等）。

• UML：复杂性较高，包含了大量符号和建模元素，用于捕捉系统的各个方面。UML的图表可以展示软件的细节，从类的属性、方法到对象间的消息传递和状态转换，都可以通过不同的UML图表来表示。

5. 表示的内容

• 流程图：主要表示过程的顺序、分支和循环，通常不涉及复杂的对象或系统结构。适合用于流程管理、业务分析等场景。

• UML：除了展示过程，还可以表示系统的结构、交互、状态等细节。它适用于更复杂的系统分析，特别是面向对象的设计中，可以表示类、对象、组件、用例、消息传递、状态转换等。

6. 符号和标准

• 流程图：使用简单的符号，国际标准由ANSI定义，主要符号有矩形（步骤）、菱形（决策）、椭圆（开始/结束）等，表达相对直观。

• UML：符号较为复杂，UML是由OMG（Object Management Group）维护的标准化建模语言，有一套专门的符号集用于表示不同的系统概念，如类、对象、接口、消息、活动等。

7. 应用场景

• 流程图：
  • 用于描述业务流程、工作流、操作步骤等。
  • 常见于业务流程重组、操作手册、决策分析等场景。
• UML：
  • 用于软件系统的需求分析、设计、开发和文档化。
  • 适合用于系统的架构设计、软件开发生命周期的各个阶段，特别是在面向对象设计中。

8. 技术背景要求

• 流程图：一般不需要特定的技术背景，任何人都可以理解和绘制流程图。

• UML：通常需要一定的软件工程或系统设计背景才能理解和创建复杂的UML图。它是专门为软件开发者和系统设计师设计的工具。

总结：

• 流程图 是一种通用的工具，适合用于任何领域，主要描述过程和操作的顺序。
• UML 是一种专门为软件系统建模的标准化语言，能够描述系统的静态结构和动态行为，适合复杂的软件开发和系统设计。

两者在用途、复杂性和应用领域上有明显区别，但在某些情况下，它们也可以相互结合使用。例如，流程图可以用于高层次的业务流程建模，而UML则用于详细的系统设计和实现。
