VMware NSX-T网络虚拟化规划设计
1.硬件资源介绍
- 采用4台服务服务器和1台千兆二层交换机，路由器采用虚拟化VYOS模拟
- 在管理集群中部署vcenter+DNS+vyos+nsx-t-manager+edge+harbor
- 工作节点A跑业务虚拟机和测试虚拟机
- 工作节点B跑tanzu和NSX Application Platform
| 序号 | 机器 | 数量 | 备注 |
|---|---|---|---|
| 1 | Cisco 2960 | 1 | 24口千兆交换机 |
| 2 | R730 | 1 | 管理服务器(部署NSX+VC+DNS+EDGE等) |
| 3 | DL380pG8 | 2 | 工作节点(跑虚拟机) |
| 4 | DL380pG9 | 1 | tanzu节点(跑虚拟机+tanzu+NSX安全) |
2.NSX-T物理规划

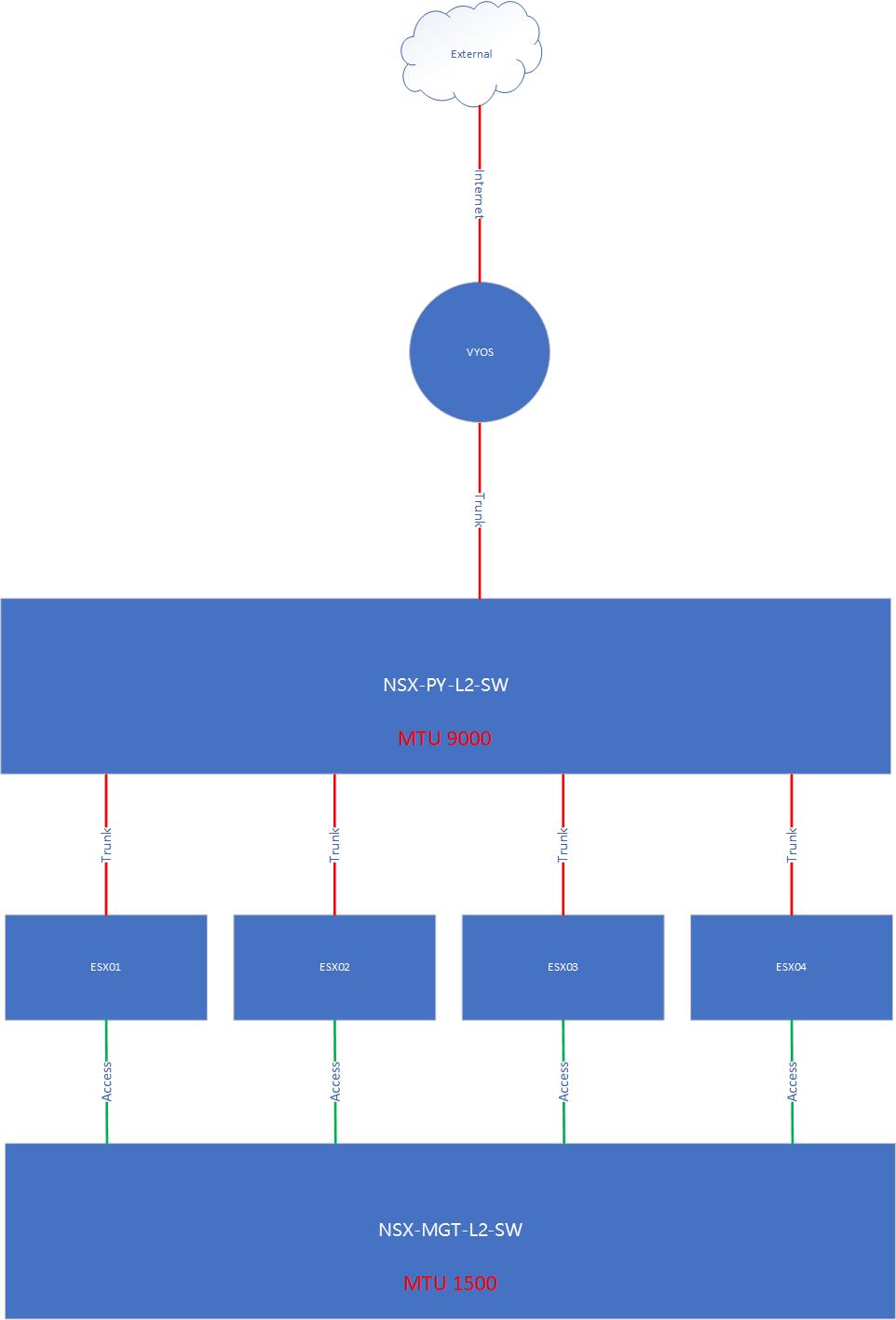

- Cisco 2960交换机配置全局mtu为9000，并划分若干vlan和truk口
- 4台物理服务器均为4口服务器和一个带外管理口。带外管理口接交换机划分的带外管理区域，1号口接交换机划分的esxi系统管理区域，2号口接交换机划分的esxi trunk口区域
- VYOS为虚拟机，接的VDS和VSS接口
3.NSX-T逻辑规划

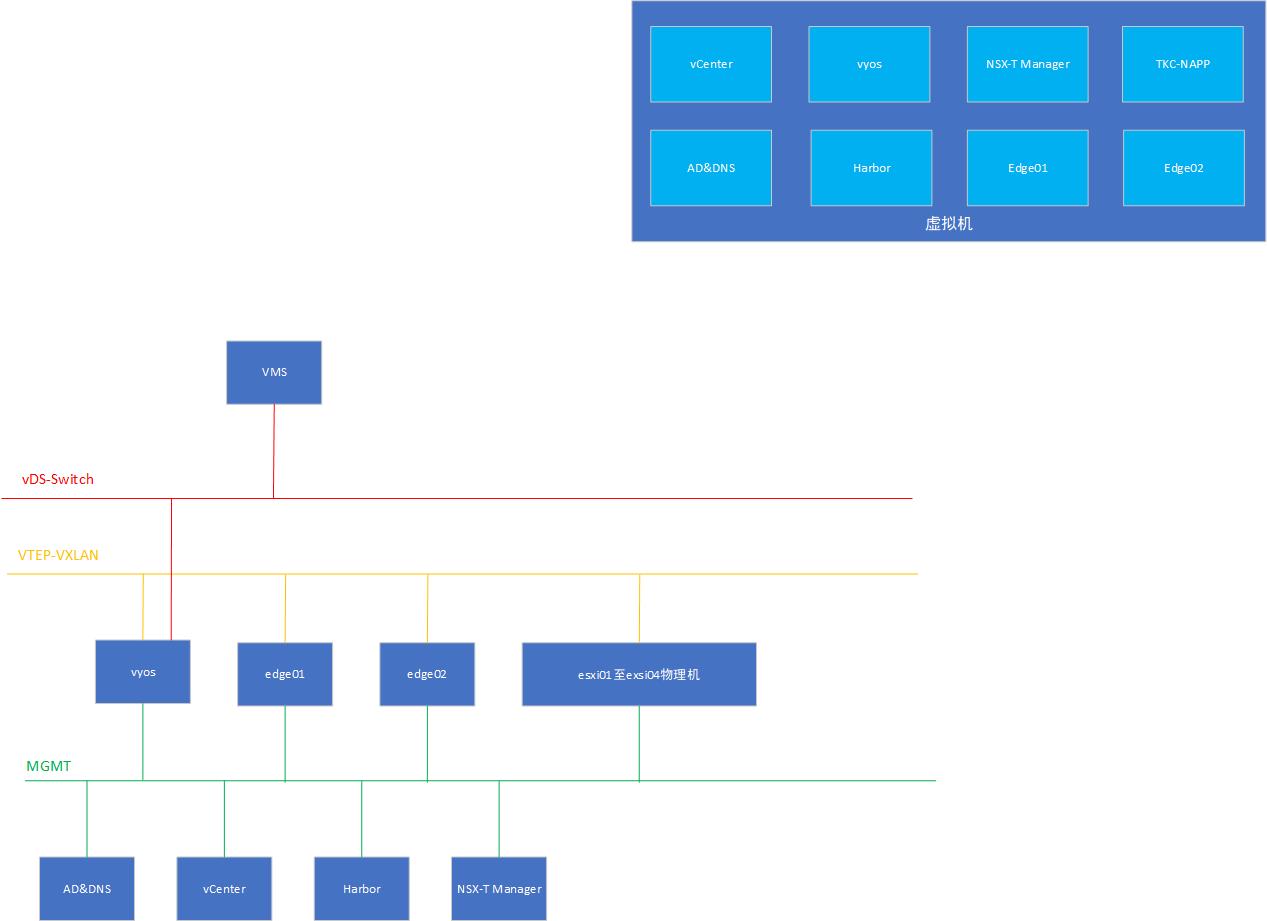

- 划分网段有VDS业务网段
- NSX-T VETP用于建立VXLAN隧道的网段
- MGMT用于机器管理的网段
4.NSX-T网络规划介绍
| 序号 | VLAN | 网段 | 用途 |
|---|---|---|---|
| 1 | 不予展示 | 不予展示 | 带外管理网段 |
| 2 | 11 | 10.22.1.0/24 | 管理网段 |
| 3 | 不予展示 | 不予展示 | 业务网段 |
| 4 | 17 | 10.22.7.0/24 | nsx-t vtep |
| 5 | 18 | 10.22.8.0/24 | edge-upkink |
