电动机保护器的设计与应用
安科瑞虞佳豪
电动机保护器的介绍：
电动机保护器是用于防止电动机和电气设备过载，短路和欠电压损坏的保护电器。电动机保护器的种类主要有热继电器、熔断器和电磁式保护器等几种。
1、热继电器；
热继电器的动作电流一般为额定电流的1.5倍至3倍，适用于交流500Hz、660V及以下的电力系统，具有结构简单、工作可靠和性能稳定等特点。但是其动作速度慢、可靠性低且使用寿命短；
同时由于触点容易烧坏而降低其灵敏性；此外它还有体积大和使用成本高的缺点，因此已被淘汰不用了。
2、熔断器；
熔断器是利用电流产生的热量使熔体熔化而切断电路的电器。常用的有空气式和真空式两种类型。
3、电磁型；
电磁型电动机保护装置是一种利用电磁感应原理来控制电动机的自动开关装置，它由控制器、磁放大器等元件组成，当电机定子绕组通入一定量的交变电压时。
产生磁通变化并引起铁芯中的涡流损耗而产生发热现象.从而改变励磁涌流的大小，达到自动控制电动机的目的.该产品主要应用于各种中小型电机上.对提高电网的稳定性及供电质量有着十分重要的意义。
ARD2F系列电动机保护器介绍
ARD2F智能电动机保护器适用于额定电压至660V的低压电动机回路，集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机稳定运行，带有逻辑可编程功能，可以满足多种控制方式。可选配不同通讯模块适应现场通讯需求。
该产品采用分体式结构，由主体、显示单元、互感器组成，可适应各种柜体的安装。

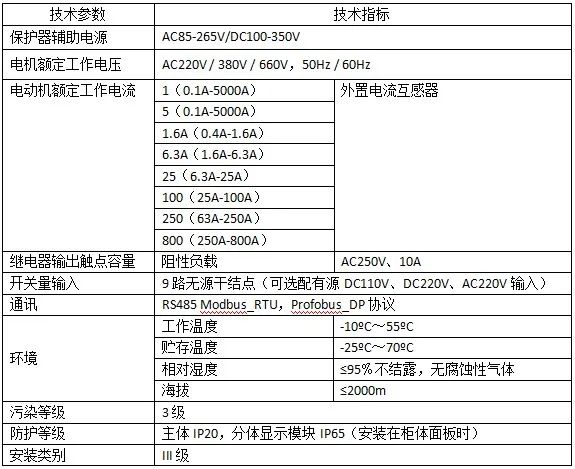

技术参数
功能特点
■ 支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。
■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。
■ 9路可编程DI输入，默认采用内置DC24V电源，也可选择外部有源湿接点。
■ 5路可编程DO输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的遥控“起/停”。
■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。
■ 可选配MODBUS_RTU通讯、PROFIBUS DP通讯，可支持2路通讯接口。
■ 可选配1路DC4-20mA模拟量输出接口，与DCS系统相接，可实现对现场设备的监控。
■ 具有故障记录、起动记录、停车记录、DI变位记录和再起动记录等各类事件记录。
■ 显示界面液晶显示，支持中/英文切换。
