字符设备驱动-4.设备树
1.为什么引用设备树
在内核中，使用同一个芯片的板子，它们所用的外设资源不一样，比如 A 板用 GPIO A，B 板用 GPIO B， 如果用plateform_device定义资源信息，那么每次单板硬件资源变动后，都要改驱动程序源码，重新编译驱动，重新加载驱动，非常麻烦。
随着 ARM 芯片的流行，内核中针对这些 ARM 板保存有大量的、没有技术含量的文件。 Linus 大发雷霆："this whole ARM thing is a f*cking pain in the ass"。于是，Linux 内核开始引入设备树。 设备树并不是重新发明出来的，在 Linux 内核中其他平台如 PowerPC，早就使用设备树来描述硬件了。
设备树只是用来给内核里的驱动程序，指定硬件的信息。
1.1根文件系统中查看设备树
烧录的dtb文件,显然，两者是完全相同的。
除了原始的dtb文件，根文件系统还以目录结构的方式呈现dtb文件,在devicetree目录下，则有一个base目录，这个base目录，就对应着根节点。
base目录下，每一个节点对应一个目录, 每一个属性对应一个文件.这些属性的值如果是字符串，可以使用 cat 命令把它打印出来。对于数值，可以用 hexdump 把它打印出来。
进入led目录，里面一共有三个文件，除name外，分别对应着led节点的两个属性，cat属性如下：
pin属性的值为0x00 05 00 05，也就是GPF5.
如果节点没有设置name属性，那么转换为device_node时，会将节点自己的名称作为name属性值。 所以这里name是led.
根文件系统下也可以查看platform_device。系统中所有的platform_device，都可以在/sys/devices/platform/路径下查看。
另外，系统中所有的platform_device，有来自设备树的，也有来自.c文件中注册的。那么，我们怎么知道哪些platform_device是来自设备树，哪些是来自.c文件中注册的？
答：可以查看该platform_device的相关目录下，是否有of_node，如果有of_node，那么这个platform_device就来自于设备树；否则，来自.c文件。
以led为例，进入led目录，可以看到有of_node，说明这个platform_device来自设备树。同时，可以看到这个of_node是一个链接文件，指向的是/sys/firmware/devicetree/base/led。也就是说，可以进入 /sys/devices/platform/<设备名>/of_node 查看它的设备树属性。
在/proc下有一个链接文件device-tree，它指向的是/sys/firmware/devicetree/base
2.设备树的语法
设备树文件(dts: device tree source)，它需要编译为 dtb(device tree blob)文件，内核使用的是 dtb 文件。
2.1 DTS 文件
2.1.1 DTS文件的总体布局
设备树源文件通常以dts为后缀，其总体布局如下：
/dts-v1/;
[memory reservations]
/{
[property definitions]
[child nodes]
}
以上各项的含义分别为：
| 名称 | 含义 |
|---|---|
| /dts-v1/ | 设备树文件的版本 |
| memory reservations | 指定保留内存，内核不会使用保留内存 |
| / | 根节点（使用花括号括出属于根节点的内容） |
| property definitions | 根节点的属性，用来描述硬件 |
| child nodes | 孩子节点（使用花括号括出属于孩子节点的内容） |
2.1.2 memory reservations的格式
该项是可选项，如果想要保留一段内存不让内核使用，可用如下格式指定：
/*
address 指定要保留的内存的起始地址
length 指定要保留的内存的长度
*/
/memreserve/<address><length>;
需要注意的是，address和length都是64位。
2.1.3 属性的格式
• 属性有值 [label:] property-name = value;
• 属性没有值 [label:] property-name;
其中各项的含义：
| 名称 | 含义 |
|---|---|
| label | 标签 |
| property-name | 属性名 |
| value | 属性值 |
2.1.3.1 有关属性名
属性名的长度为1~31个字符，可以自己取，只要能够提供可以解读该属性名的驱动即可。也有一些属性名有着特定的含义，比如compatible用于表示哪个或哪些驱动支持该设备。对于自己命名的属性，并非所有字符均可组成属性名，它需要由以下字符组成：
2.1.3.2 有关属性值
属性值有以下四种：
-
array of cells 一个cell就是一个u32类型的数据，一个或多个cell用尖括号括起来，并以空格隔开就可以作为一种合法的属性值，如
example = <0x1 0x2 0x3>;。 -
含有结束符的字符串 如
example = "example value"; -
字节序列 用方括号括起一个或多个字节，字节之间可用也可不用空格隔开，且字节以两位16进制数表示，如
example = [12 34 56 78];。 -
以上三种值的混合（以逗号隔开） 如
compatible = "fsl,mpc8641", "ns16550";。◆ 文本字符串（包含’\0’结束符）用双引号表示：
string-property="a string";◆ Cells（32位无符号整数）用尖括号表示：
cell-property = <0xbeef 123 0xabcd1234>;◆ 64bit 数据使用 2 个 cell 来表示：
clock-frequency = <0x00000001 0x00000000>;◆ 二进制数据用方括号表示：
binary-property=[0x01 0x23 0x45 0x67];◆ 类型不同的数据的组合也是可以的，但需要用逗号隔开：
mixed-property="a string", [0x01 0x23 0x45 0x67], <0x12345678>;◆ 逗号同样用于创建字符串列表：
string-list = "red fish", "blue fish";
举个例子：
/ {
node1 {
a-string-property = "A string";
a-string-list-property = "first string", "second string";
a-byte-data-property = [0x01 0x23 0x34 0x56];
child-node1 {
first-child-property;
second-child-property = <1>;
a-string-property = "Hello, world";
};
child-node2 {
};
};
node2 {
an-empty-property;
a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
child-node1 {
};
};
};
2.1.4 一些特定的属性
设备树文件中有一些特定的属性，他们拥有约定俗成的名称和含义，在devicetree-specification中，这些属性被称为Standard Properties，我们在使用这些属性时，应当遵守相应的约定。这些属性有很多，我将在下文中介绍它们中的一部分。
2.1.4.1 #address-cells
该属性的值表示在该节点的子节点的reg属性中，使用使用多少个cell，也即使用多少个u32整数来表示地址（对于32位系统，一个u32整数就够了；而对于64位系统，需要两个u32整数）。
2.1.4.2 #size-cells
该属性的值表示在该节点的子节点的reg属性中，使用多少个cell，也即使用多少个u32整数来表示大小（一段地址空间的长度）。
2.1.4.3 compatible
其值为一个或多个字符串，用来描述支持该设备的驱动程序。比如，该属性位于根节点时，用于指定内核中哪个machine_desc可以支持本设备，即当前设备与哪些平台兼容。其值的格式一般是"manufacturer, model"，其中manufacturer表示厂家，model表示型号（厂家的哪型产品）。
当该属性的值有多个字符串时，从左往右，从最特殊到最一般。举例来说
compatible = "samsung,smdk2416"
"samsung, s3c2416" 作为根节点的属性时，第一个字符串指示了一个具体的开发板型号，而第二个字符串要更一般，只指示了SoC的型号。在linux初始化时，会优先找支持"samsung,smdk2416"的machine_desc用以初始化硬件，找不到时才退而求其次找到"samsung, s3c2416"。
led {
compatible = “A”, “B”, “C”;
};
“compatible”表示“兼容”，对于某个 LED，内核中可能有 A、B、C 三个驱 动都支持它。
2.1.4.4 model
其值为一个字符串，用来描述当前设备的型号（单板的名字）。当多个设备的compatible相同时，可以通过model来进一步区分多个设备。
{
compatible = "samsung,smdk2440", "samsung,mini2440";
model = "jz2440_v3";
};
它表示jz2440_v3这个单板，可以兼容内核中的“smdk2440”，也兼容“mini2440”.
2.1.4.5 phandle
该属性可以为节点指定一个全局唯一的数字标识符。这个标识符可以被需要引用该节点的另一个节点使用。举例来说，现有一个中断控制器：
pic@10000000{
phandle =<1>;
interrupt-controller;
};
还有一个可以产生中断的设备，且这个设备的中断信号线连接到了上述中断控制器，为了描述清楚这种关系，该设备的设备节点就需要引用中断控制器的节点：
another-device-node {
interrupt-parent =<1>;/* 数字1就唯一标识了节点pic@10000000 */
};
2.1.4.6 interrupt-controller
这是一个没有值的属性，用在中断控制器的设备节点中，以表明这个节点描述的是一个中断控制器。
2.1.4.7 interrupt-parent
该属性用于可以产生中断，且中断信号连接到某中断控制器的设备的设备节点，用于表示该设备的中断信号连接到了哪个中断控制器。该属性的值通常是中断控制器设备节点的数字标识（phandle），具体示例在上文已经出现过了。
2.1.4.8 reg
reg属性描述了设备资源在其父总线定义的地址空间内的地址。通俗的说，该属性使用一对或多对（地址，长度）来描述设备所占的地址空间。至于地址和长度使用多少个cell来表示呢？这取决于上文介绍的#address-cells、#size-cells属性的值。
举个例子，当：
#address-cells =<1>;
#size-cells =<1>;
那么reg = <0x3000 0x20 0xFE00 0x100>，表示该属性所属的设备占据了两块内存空间，第一块是以0x3000为起始的32字节内存块；第二块是以0xFE00为起始的256字节内存块。
2.1.4.8 status
&uart1 {
status = "disabled";
};
2.1.5 节点的格式
节点的格式如下：
[label:]node-name[@unit-address]{
[properties definitions]
[child nodes]
};
以uart节点为例：
/ {
uart0: uart@fe001000 {
compatible="ns16550";
reg=<0xfe001000 0x100>;
};
};
节点名node-name长为1~31个字符，这些字符可以是：
每个设备节点代表一个设备，因此节点名的命名通常要和设备相应，比如以太网控制器，我们可以给其取名ethernet。考虑到一个SoC中可能有多个以太网控制器，为了做区分，我们通常在其节点名后面加上设备的地址，也就是上文中出现的可选部分@unit-address。仍以以太网控制器为例，加入两个以太网控制器的寄存器组的首地址分别为0xfe002000和0xfe003000，那么相应的节点名可以取为ethernet@fe002000和ethernet@fe003000。
不难看出，设备节点允许嵌套，假设节点b嵌套于节点a中，那么节点a是节点b的父节点。根节点的名字比较特殊，就是一个斜杠/，其他的设备节点都是根节点的孩子，或者孩子的孩子…因此，所有的设备节点呈现出一个树状的层次结构（设备树因此得名），下图就是一个例子：
2.1.5.1 推荐的节点名
关于节点的命名，官方有一些推荐的命名，具体可见devicetree-specification-v0.3的2.2.2节。
2.1.5.2 节点的路径名
在文件系统中有个术语叫文件的路径名（pathname），在按照树状结构组织的众多文件中，用以唯一标识某个文件。类似的，节点也有路径名的概念。将根节点类比为根目录，以上图为例，其中cpu0节点的路径名为/cpus/cpu@0。我们在给节点命名时，必须保证每个节点拥有唯一的路径名（注意区别于每个节点拥有唯一的节点名）。
2.1.6 一些特殊的节点
有一些特殊的节点不代表任何设备，而是有着特定的用途，本节就将介绍一些这样的节点。
2.1.6.1 /aliases节点
/aliases节点应当作为根节点的孩子节点，用于定义一个或多个别名属性，每条别名属性会为一个设备节点的路径名设置一个别名，如下面这个例子所示：
aliases {
serial0 ="/simple-bus@fe000000/serial@llc500";
ethernet0 ="/simple-bus@fe000000/ethernet@31c000";
};
别名只能由1~31个下面的字符组成：
别名通常以数字结尾，比如别名为i2c1，设备树的初始化程序在解析别名属性时，会将数字1记录在struct alias_prop结构的id成员中，使用of_alias_get_id可以获得这个数字。因为本文主要介绍设备树文件的格式，因此这里不再深究这部分内容。
2.1.6.2 /chosen节点
/chosen节点应当用作根节点的孩子节点，有以下可选属性：
• bootargs
• stdout-path
• stdin-path
顾名思义，该节点可以指定启动参数、标准输出和标准输入，一个例子如下：
/{
......
chosen {
bootargs ="root=/dev/nfs rw nfsroot=192.168.1.1 console=ttyS0,115200";
};
......
};

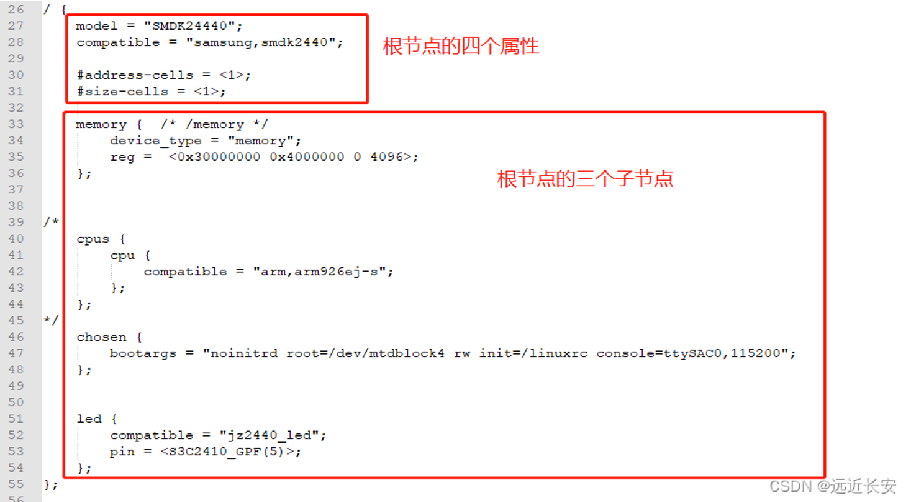

2.1.6.3/根节点
/ {
model = "SMDK24440";
compatible = "samsung,smdk2440";
#address-cells = <1>;
#size-cells = <1>;
};
根节点中必须有这些属性：
#address-cells // 在它的子节点的 reg 属性中, 使用多少个 u32 整数来描述地址(address)
#size-cells // 在它的子节点的 reg 属性中, 使用多少个 u32 整数来描述大小(size)
compatible // 定义一系列的字符串, 用来指定内核中哪个 machine_desc 可以支持本设备 (即这个板子兼容哪些平台)
model // 咱这个板子是什么
2.1.7 必要的节点和必要的属性
一个完整的设备树文件（DTS文件），有一些节点是必须要有的，这些必要的节点有：
| 节点名 | 节点的必要属性 |
|---|---|
| / | #address-cells、#size-cells、model、compatible |
| /memory | device_type、reg |
| /cpus | #address-cells、#size-cells |
| /cpus/cpu* | device_type、reg、clock-frequency、timebase-frequency |
| /cpus/cpu*/l?-cache | compatible、cache-level |
2.1.8 label（标签）的使用
在上文就提到过标签，只是没有细说，这里就介绍一下标签的使用。首先，标签名可由1~31个字符组成，这些字符可以是：
接下来仍以中断控制器的例子来说：
pic@10000000{
phandle =<1>;
interrupt-controller;
};
......
another-device-node {
interrupt-parent =<1>;/* 数字1就唯一标识了节点pic@10000000 */
};
如果我们使用phandle来标识设备，当设备多了，数字标识符是比较难记忆的，可读性也差，此时可以使用标签：
PIC:pic@10000000{
interrupt-controller;
};
......
another-device-node {
interrupt-parent =<&PIC>;/* 用标签来引用设备节点 */
};
还有一种常见的标签的用法，当我们需要修改某设备节点的属性，但又不想直接在原地修改（保持原来的内容不被破坏），此时可以在设备树文件的末尾重写该设备节点的相应属性，从而覆盖之前的内容：
/{
device-node {
p ="xxx";
};
};
/* 重写device-node的属性p */
/{
device-node {/* 因此这样写比较麻烦（特别是在路径比较深的时候） */
p ="yyy";
};
};
那么使用标签的写法就简单很多：标签名DN.
/{
DN:device-node {
p ="xxx";
};
}
/* 重写device-node的属性p */
&DN{
p ="yyy";
};
2.1.9 编写设备树文件
2.1.9.1 在DTS文件中包含其他文件
编写设备树文件时，我们通常会把多型设备的共性抽出来，写在DTSI文件（后缀为.dtsi）中，其语法与DTS文件一样。比如，多款使用了am335x的板子，因为使用了同一款SoC，描述设备时肯定会有一些相同的部分，可以把这部分抽出来，写到am335x.dtsi中，然后在具体的某型板子的设备树中包含相应的DTSI文件，包含的方式有：
/include/ “xxx.dtsi”
#include “xxx.dtsi”
设备树编译器还支持c语言的头文件，因此，如果有需要可以定义一些宏并在设备树文件中使用。
2.1.9.2 如何在设备树文件中描述设备
设备树写出来是给驱动程序看的，也就是说驱动程序怎么写的，相应的设备树就该怎么写；或者反过来，先约定好设备树怎么写，在相应的设计驱动。驱动和设备树有着对应的关系，这种对应关系也被称为bindings。具体的：
对于上游芯片厂商，应当按照devicetree-specification推荐的设备树写法，遵守各种约定，确定好如何规范的描述设备，并提供相应的驱动程序。devicetree-specification-v0.3的第四章给出了一些推荐的做法。
对于下游产品厂商，当使用芯片厂商的芯片做产品时，芯片厂商通常会提供驱动程序和设备树文件编写的参考文档，这些文档位于linux内核源码树的Documentation/devicetree/bindings目录下。如果芯片厂商没提供相应文档的话，就要读驱动的源码，知道驱动怎么写的，自然也就知道如何写设备树了。
2.2 DTB文件
DTS文件只是文本文件，需要使用设备树编译器（DTC）将其编译为DTB文件（二进制文件），然后才能传递给内核，内核解析的是DTB文件。dtb文件由四个部分组成：
2.2.1 struct ftd_header
2.2.2 memory reservation block
该部分由memory reservations编译得来，由一个或多个表项组成，每一项都描述了一块要保留的内存区域，每项由两个64位数值（起始地址、长度）组成：
2.2.3 structure block
2.2.4 strings block
该部分类似于ELF文件中的字符串表，存储了所有属性名（字符串），考虑到很多节点拥有一些同名的属性，集中存放属性名可以有效的节约DTB文件的空间，存放有属性的structure block部分只需要保存一个32位的偏移值——属性名的起始位置在strings block中的偏移。
2.3 DTB文件的编译
2.3.1 在内核中直接 make
进入内核源码的目录，执行如下命令即可编译 dtb 文件。
make dtbs V=1
2.3.2 手工编译
内核目录下 scripts/dtc/dtc 是设备树的编译工具，直接使用它的话，包含其他文件时不能使用“#include”，而必须使用“/incldue”。
编译、反编译的示例命令如下，“-I”指定输入格式，“-O”指定输出格式，“-o”指定输出文件：
./scripts/dtc/dtc -I dts -O dtb -o tmp.dtb arch/arm/boot/dts/xxx.dts // 编译 dts 为 dtb
./scripts/dtc/dtc -I dtb -O dts -o tmp.dts arch/arm/boot/dts/xxx.dtb // 反编译 dtb 为 dts
反汇编dtb
cd 板子所用的内核源码目录
./scripts/dtc/dtc -I dtb -O dts /从板子上/复制出来的/fdt -o tmp.dts
2.4 内核对设备树的处理过程
① dts 在 PC 机上被编译为 dtb 文件；
② u-boot 把 dtb 文件传给内核；
③ 内核解析 dtb 文件，把每一个节点都转换为 device_node 结构体；
④ 对于某些 device_node 结构体，会被 platform_device 结构体获取资源信息
2.4.1 dtb 中每一个节点都被转换为 device_node 结构体
根节点被保存在全局变量 of_root 中，从 of_root 开始可以访问到任意节点。
2.4.2 哪些设备树节点会被转换为 platform_device
/{
mytest {
compatile = "mytest", "simple-bus";
mytest@0 {
compatile = "mytest_0";
};
};
i2c {
compatile = "samsung,i2c";
at24c02 {
compatile = "at24c02";
};
};
spi {
compatile = "samsung,spi";
flash@0 {
compatible = "winbond,w25q32dw";
spi-max-frequency = <25000000>;
reg = <0>;
};
};
};
①根节点下含有 compatile 属性的子节点
②含有特定 compatile 属性的节点的子节点
如果一个节点的 compatile 属性，它的值是这 4 者之一："simple-bus","simple-mfd","isa","arm,amba-bus", 那 么 它 的 子结点 ( 需 含compatile 属性)也可以转换为 platform_device。
③总线 I2C、SPI 节点下的子节点：不转换为 platform_device
某个总线下到子节点，应该交给对应的总线驱动程序来处理, 它们不应该被转换为 platform_device。
比如以下的节点中：
⚫ /mytest 会被转换为 platform_device, 因为它兼容"simple-bus"; 它的子节点/mytest/mytest@0 也会被转换为 platform_device
⚫ /i2c 节点一般表示 i2c 控制器, 它会被转换为 platform_device, 在内核 中有对应的 platform_driver;
⚫ /i2c/at24c02 节点不会被转换为 platform_device, 它被如何处理完全由父节点的 platform_driver 决定, 一般是被创建为一个 i2c_client。
⚫ 类似的也有/spi 节点, 它一般也是用来表示 SPI 控制器, 它会被转换为 platform_device, 在内核中有对应的 platform_driver;
⚫ /spi/flash@0 节点不会被转换为 platform_device, 它被如何处理完全由 父节点的 platform_driver 决定, 一般是被创建为一个 spi_device。
2.4.3 节点怎么转换为 platform_device
⚫ platform_device 中含有 resource 数组, 它来自 device_node 的 reg, interrupts 属性;
⚫ platform_device.dev.of_node 指向 device_node, 可以通过它获得其他属性
