chipyard——自定义配置生成和前仿
一，生成配置
前面用rocket-chip仓库做了生成和前仿，为了方便扩展外设，这里转到chipyard仓库。
首先我们生成一个之前用的配置：
为删SimDTM(我的测试框架不需要)，先在rocket的subsystem/config下创建一个class：
然后在chipyard顶层创建config：
make CONFIG=MyConfig创建设计
发现少了Simmmio接口（这也正常，最终的soc该接口都表现为各种外设），bootrom里固化的值不对
在rocket/subsystem下写一个新的bootrom config：
在/generators/chipyard/src/main/scala/config/AbstractConfig.scala 下替换成原本的rocket bootrom
在vcs目录下执行：
make verilog CONFIG=MyConfig
修改后可以看到TLROM里的内容正常了：
不过这样顶层的mmio接口没了，为了方便dump仿真波形也许还需要暴露出一个mmio接口在testharness里接Simmem。
二，扩展外设
之前分享过如何集成新外设，这里我们加入一些常见的外设，看看fragments/PeripheralFragments.scala中目前支持什么外设：
address 0x10012000的GPIO
address 0x5400000L的UART
address 0x10040000的spi
这三种外设的IO相关接口也都写好了，我们除了在顶层添加以外无需修改Chiptop和Testharness：
下面写一个新的配置来集成这些外设：
值得注意的是在abstractConfig中已经有了UART，因此我们不用加了
可以在顶层看到IO：
三，前仿
前面说到，我所搭建的VCS测试框架本质是依靠hex仿真结束后向mmio地址空间写一个magic word来确保程序执行完毕，因此我们最好在Chiptop上也暴露一片地址空间的mmio接口，在testharness中同样连接到SimAXImem上，这样理论上chipyard生成的soc也可以用我们的测试框架来做指令集前仿。
注意到config内有两个这样的配置：
一个暴露出memport接口，一个暴露出mmioport接口，写一个如下config来看看接口特性：
只不过接口命名和rocket仓库的不一样了，注意在测试框架中修改。
加上外设后：

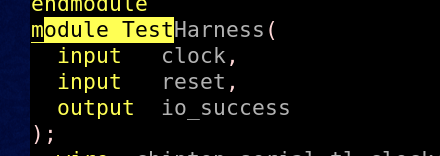

testharness的顶层接口仍然是：
