单片机基本知识
1.芯片引脚Vdd和Vss
Vdd = Voltage Drain-Drain
Vss = Voltage Source-Source
.

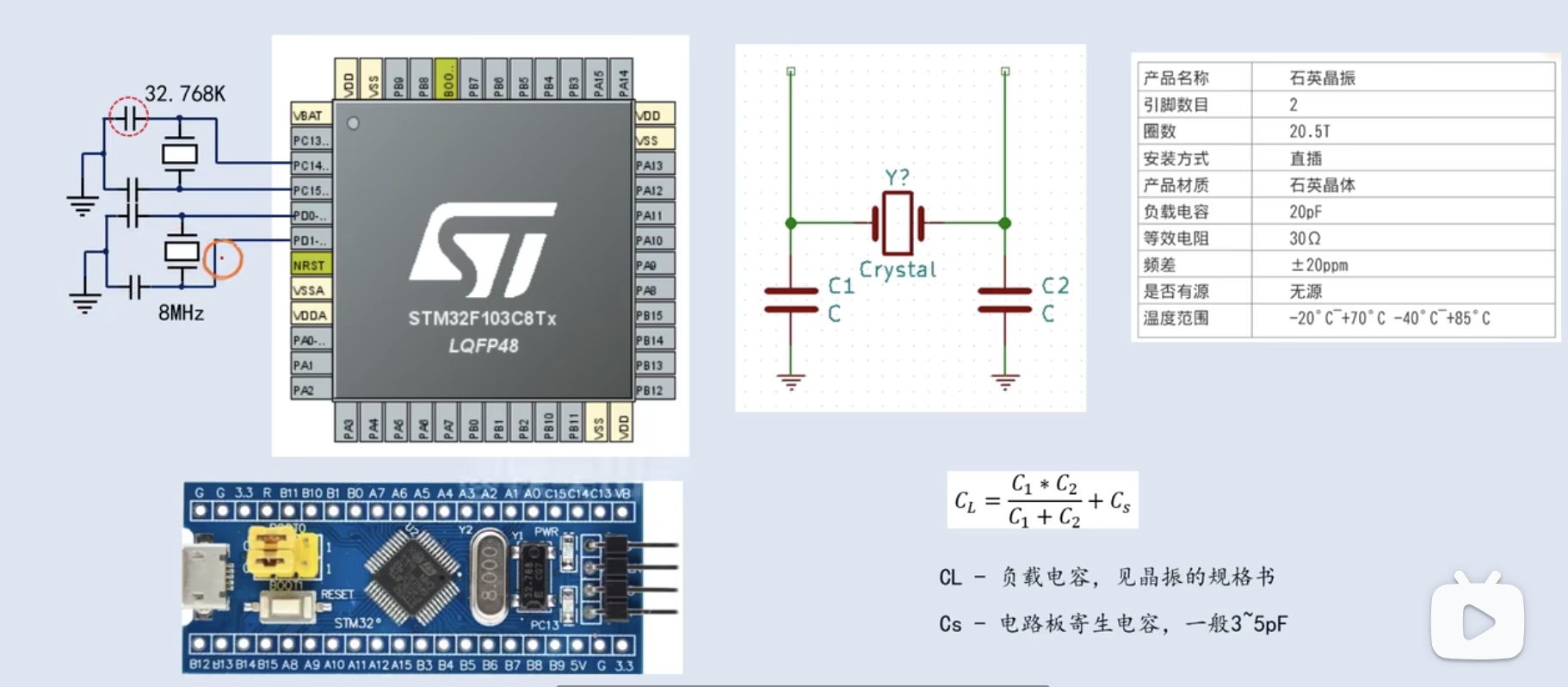

2.晶振电路图
固定用两个电容这样连接

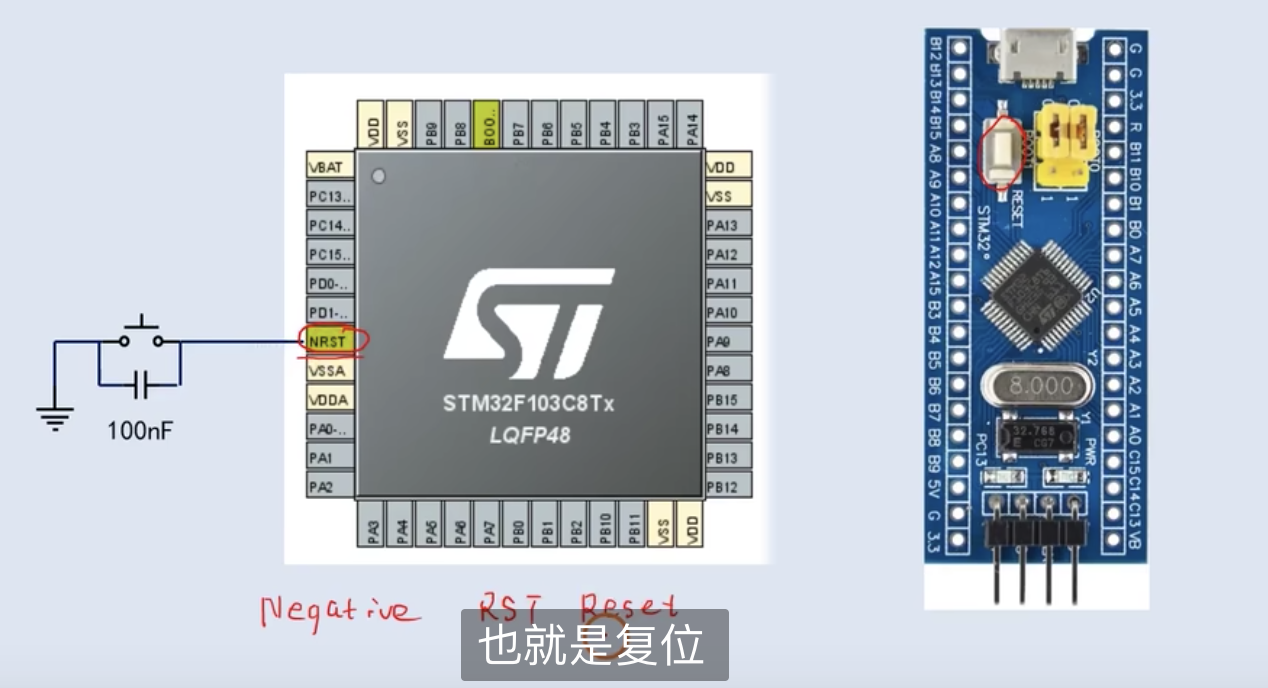

3.复位

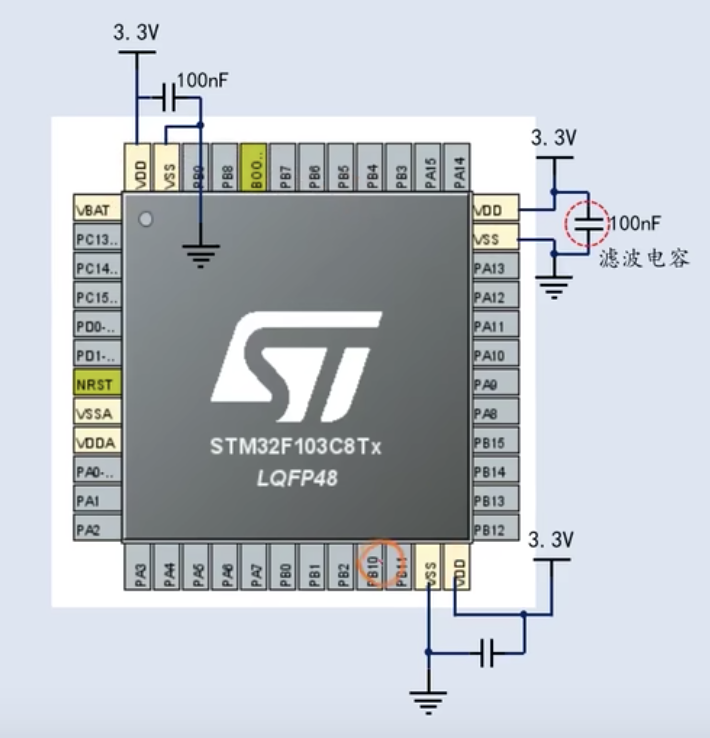

电容起滤波作用

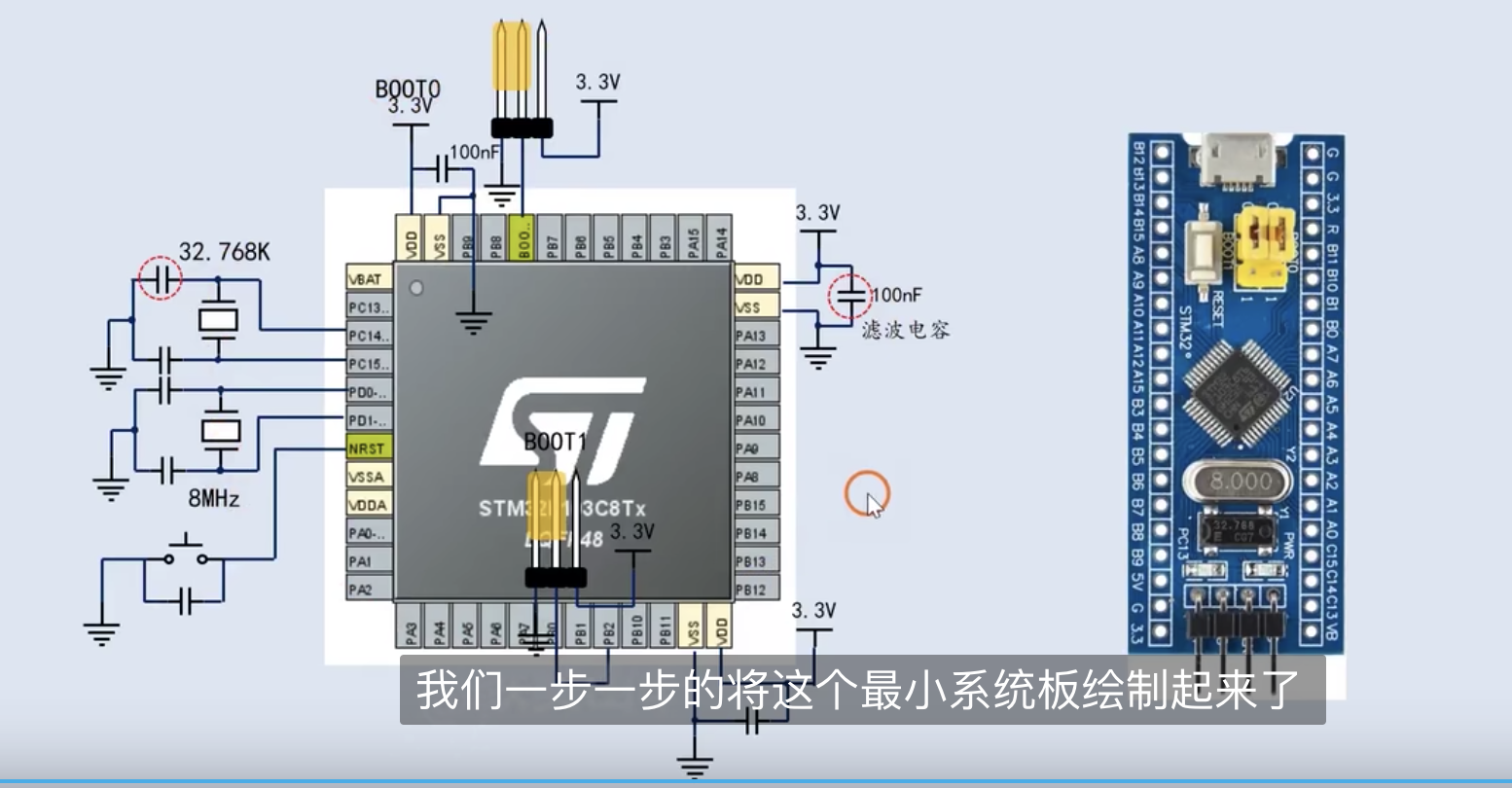

完整的电路板
4.GPIO
General Purpose Input/Output 通用目的输入输出
输入: 通过IO引脚读取外部输入电平的高或低
输出: 通过IO引脚向外输出高电平或者低电平

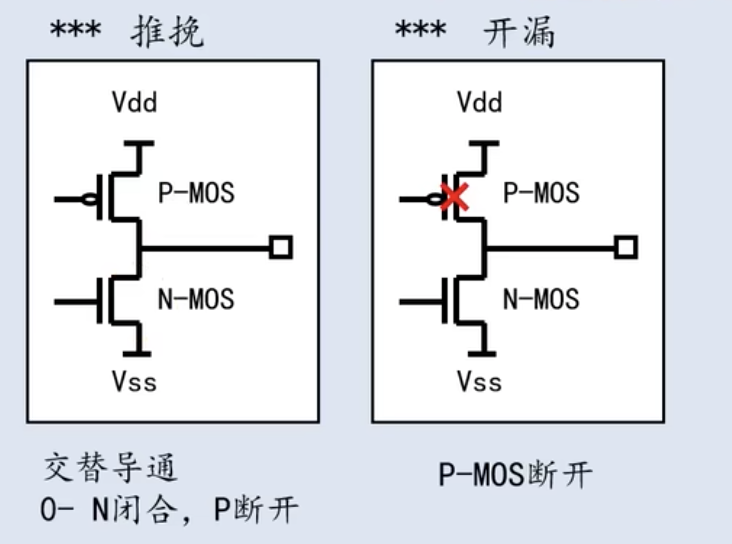

输出：
输出推挽：0 N-MOS闭合，P-MOS断开，输出低电压VSS，也就是电压0；1 N-MOS断开，P-MOS闭合，输出高电压Vdd，也就是3.3V；
输出开漏：P-MOS始终断开，也就是N-MOS的D漏极断开（开漏）；
0 N-MOS闭合，P-MOS断开，输出低电压VSS，也就是电压0；1 N-MOS断开，P-MOS断开，输出高阻抗；

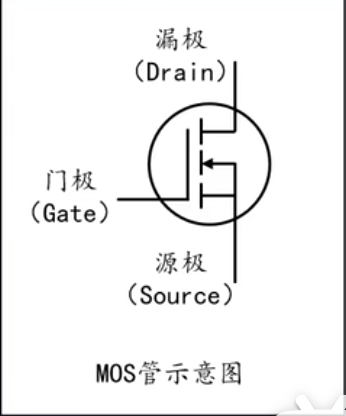

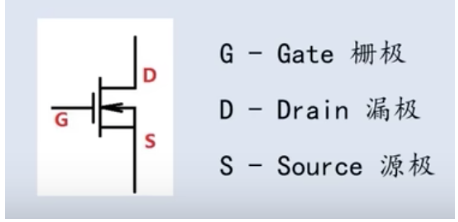

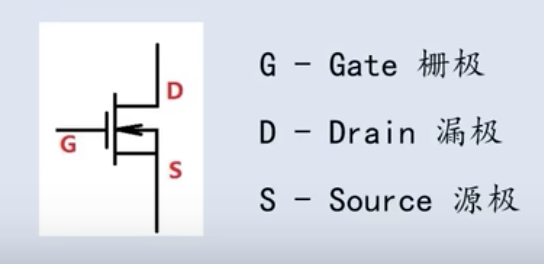

MOS管电路图
输出推挽：输出高或低电平
输出开漏：输出低电平或高阻抗
复用推挽
复用开漏
输入：
输入上拉：默认高电平
输入下拉：默认低电平
输入浮空：高阻抗
模拟模式
