通用三模键盘&三模鼠标（三模模组）方案说明
本方案来自于沁恒三模键鼠方案（带固件模组形式售出），有商务需求可咨询沁恒销售组：https://www.wch.cn/services/sale_support.html
通用三模模组通讯协议：通用三模键盘&三模鼠标（三模模组）通讯协议
三模模组方案说明

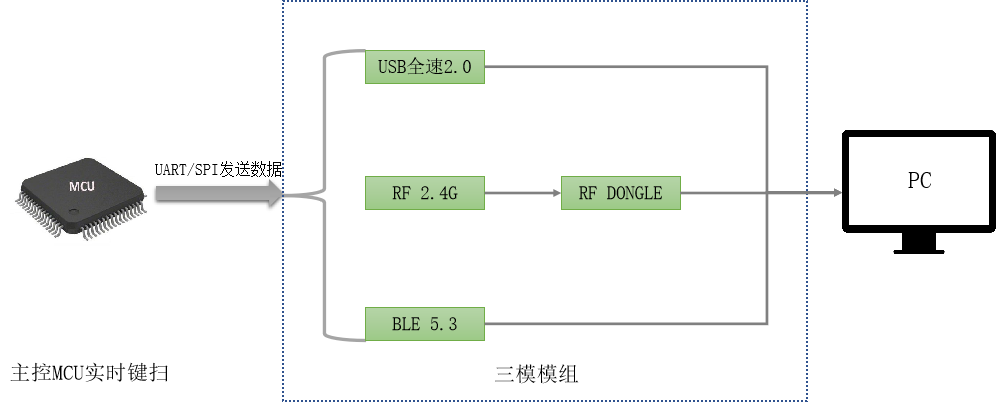

为提供更高、更稳定的三模键鼠传输效率，沁恒推出三模模组方案。三模即BLE、2.4G、USB三种模式，使用了UART接口通讯方式，极大地便利了三模键鼠项目的开发。
支持蓝牙 BLE5.0 通过硬件接口发送和接收 HID 数据，支持标准键盘、全键盘、鼠标、多媒体和系统控制，支持修改设备名称、厂商信息等参数。
MCU 通信通过通用异步收发传输器(UART)实现，波特率最高 921600。
具体功能及参数介绍
| 功能 | 支持USB/2.4G/BLE模式(热键/拨码)开关切换 |
| QFN28封装 | |
| Bluetooth 5.0+2.4G+USB 三模 SOC | |
| 支持标准键盘、全键盘、鼠标 | |
| 支持多媒体和系统控制 | |
| 支持 FN 按键上报，兼容 win 和 mac | |
| 蓝牙模式支持电量显示 | |
| 高接收灵敏度-98dBm | |
| 2.4G 模式下上报率 1000Hz | |
| 蓝牙模式支持 5 台设备切换连接 | |
| 支持 USB、2.4G 和蓝牙模式升级 | |
| 支持 USB、2.4G 和蓝牙模式透传通道 | |
| 支持修改蓝牙名称，配置 USB 和 2.4G 名称、厂商信息等 | |
| 提供上位机升级、配置、测试工具 | |
| 智能管理低功耗，分级睡眠省电 | |
| 独立UART接口通讯，内置 8 级 FIFO，采用115200波特率，8数据位，1停止位。 | |
| 硬件接口 |
串口，波特率可配置
|
|
全速 USB
|
|
|
ADC 采样接口
|
|
| 低功耗参数 |
工作电压 2.4V 到 3.6V
|
|
运行模式下蓝牙发送 13mA，开启 DC-DC 后 5mA
|
|
|
一级低功耗模式下<200uA
|
|
|
二级休眠模式下<10uA
|
|
| 支持温度范围 |
工作时的环境温度 -40 到 85 ℃
|
|
存储时的环境温度 -40 到 125 ℃
|
| 参数 | BLE | 通过BQB认证，拥有唯一QDID |
| 支持OTA固件升级 | ||
| 拥有2M带宽，回报率达133Hz | ||
| 低功耗蓝牙BLE5.3 | ||
| 2.4G | MAC地址全球唯一 | |
| 支持自适应跳频算法，抗干扰能力强 | ||
| 空中传输速率最高可达1600Hz，回报率可达1000Hz | ||
| 配备内置CH582/CH592芯片DONGLE接收器 | ||
| USB | 模块采用USB2.0全速12Mbps，通过IF认证 | |
| 自定义配置描述符 | ||
| 支持双系统全键无冲，同时支持标准键盘、全键盘、多媒体、系统控制多种数据格式 | ||
| 预留HID设备接口，支持双向数据透传 | ||
| 回报率达1000Hz | ||
| 兼容MacOS，Windows，Android，IOS四系统 |
