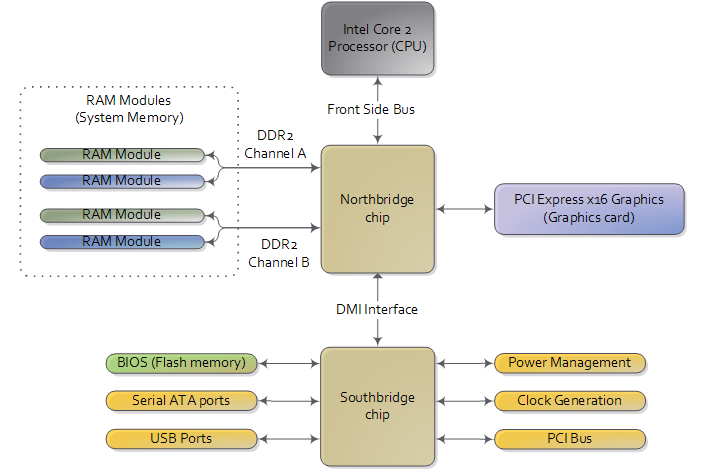

2007年的intel电脑的主板
CPU
CPU的内存请求
内存映射IO造成的内存空洞
CPU的运行模式决定有多少物理内存可以被访问
参考

2007年的intel电脑的主板

Intel Core2 QX6600的CPU

CPU

对外通道：针脚（pins）= 引脚（lead）= 管脚 = 接脚

如何发起交互：内存地址空间、I/O地址空间、中断。

针脚：33个针脚用于传输物理内存地址、64个针脚用于接收/发送数据（所以数据在64位通道中传输，也就是8字节的数据块）。这使得CPU可以控制64GB的物理内存，尽管大多数的芯片组只能支持8GB的RAM。

CPU的内存请求

的确，大部分CPU发出的内存请求都被北桥转送给了RAM管理器，但并非全部如此。物理内存地址还可能被用于主板上各种设备间的通信，这种通信方式叫做内存映射I/O。这类设备包括显卡，大多数的PCI卡（比如扫描仪或SCSI卡），以及BIOS中的flash存储器等。

当北桥接收到一个物理内存访问请求时，它需要决定把这个请求转发到哪里：是发给RAM？抑或是显卡？具体发给谁是由内存地址映射表来决定的。映射表知道每一个物理内存地址区域所对应的设备。

内存映射IO造成的内存空洞

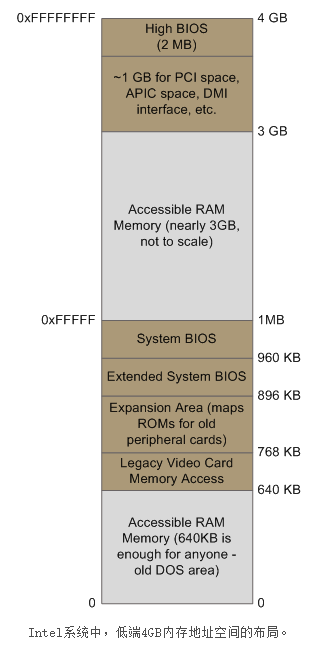

这些被映射为设备的内存地址形成了一个经典的空洞，位于PC内存的640KB到1MB之间。当内存地址被保留用于显卡和PCI设备时，就会形成更大的空洞。这就是为什么32位的操作系统无法使用全部的4GB RAM。Linux中，/proc/iomem这个文件简明的列举了这些空洞的地址范围。下图展示了Intel PC前the first）4GB物理内存地址形成的一个典型的内存映射：

这些在主板总线上使用的都是物理地址。在CPU内部（比如我们正在编写和运行的程序），使用的是逻辑地址，必须先由CPU翻译成物理地址以后，才能发布到总线上去访问内存。

CPU的运行模式决定有多少物理内存可以被访问

CPU的运行模式决定了有多少物理内存可以被访问。比如，当CPU工作于32位保护模式时，它只可以寻址4GB物理地址空间（当然，也有个例外叫做物理地址扩展，但暂且忽略这个技术吧）。由于顶部的大约1GB物理地址被映射到了主板上的设备，CPU实际能够使用的也就只有大约3GB的RAM（有时甚至更少，我曾用过一台安装了Vista的电脑，它只有2.4GB可用）。如果CPU工作于实模式，那么它将只能寻址1MB的物理地址空间（这是早期的Intel处理器所支持的唯一模式）。如果CPU工作于64位保护模式，则可以寻址64GB的地址空间（虽然很少有芯片组支持这么大的RAM）。处于64位保护模式时，CPU就有可能访问到RAM空间中被主板上的设备映射走了的区域了（即访问空洞下的RAM）。要达到这种效果，就需要使用比系统中所装载的RAM地址区域更高的地址。这种技术叫做回收(reclaiming)，而且还需要芯片组的配合。
