燧光Rhino-X+Unity开发笔记

Castle2048 / 2023-08-18 / 原文

一.前言

该文档的目的是记录开发过程中使用的燧光RhinoX眼镜和Unity引擎和所遇到的问题及解决方式。

二.相关文档

1.PhinoX-Unity开发文档
2.官网设备介绍

三.开发环境

1.Unity2020.3.47
2.Rhino-For-Unity-2020 Plugin

四.问题列表

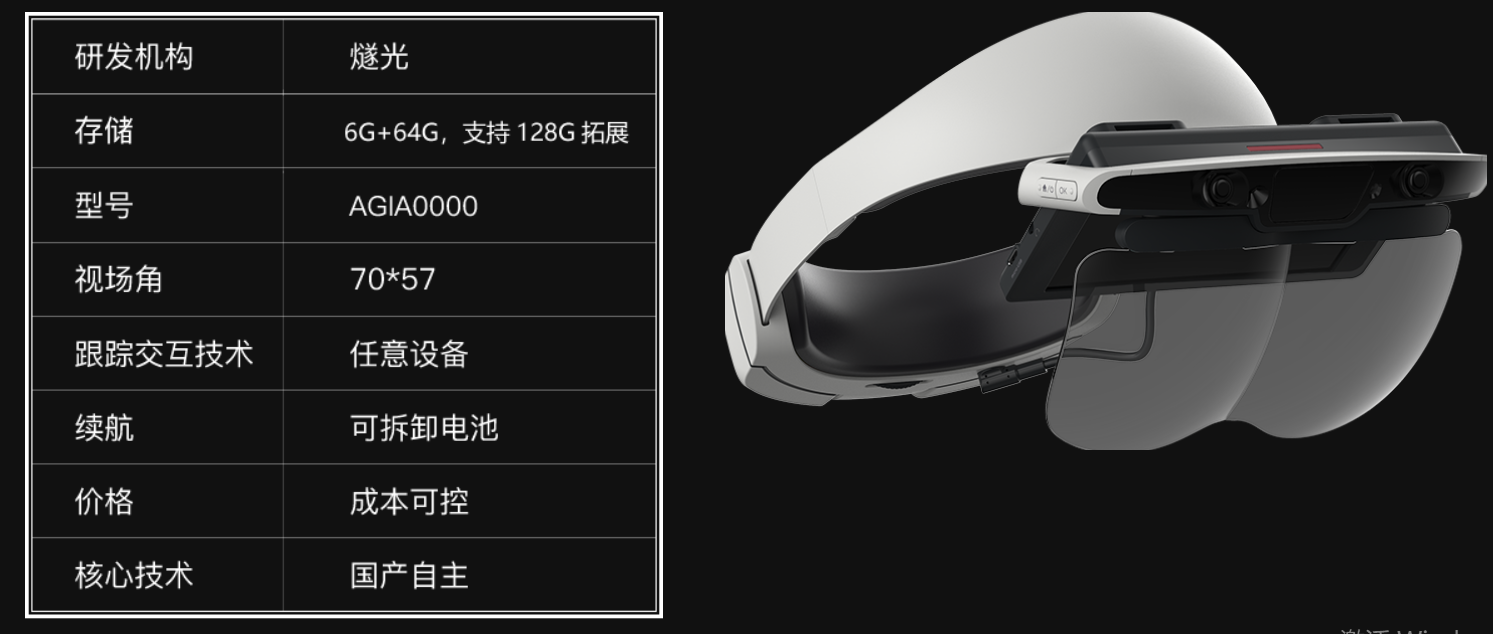

1.RhinoX设备基本参数如下：

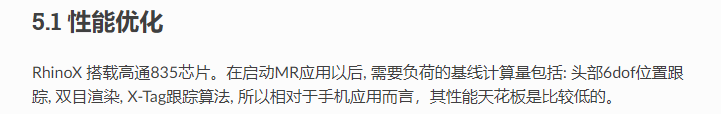

操作系统为Android 7.1，头显和控制器为6DOF。其中，6GB的运存无法支撑大场景或复杂场景的加载和渲染，需要提前在这里预留余量。
2.Unity-apk打包

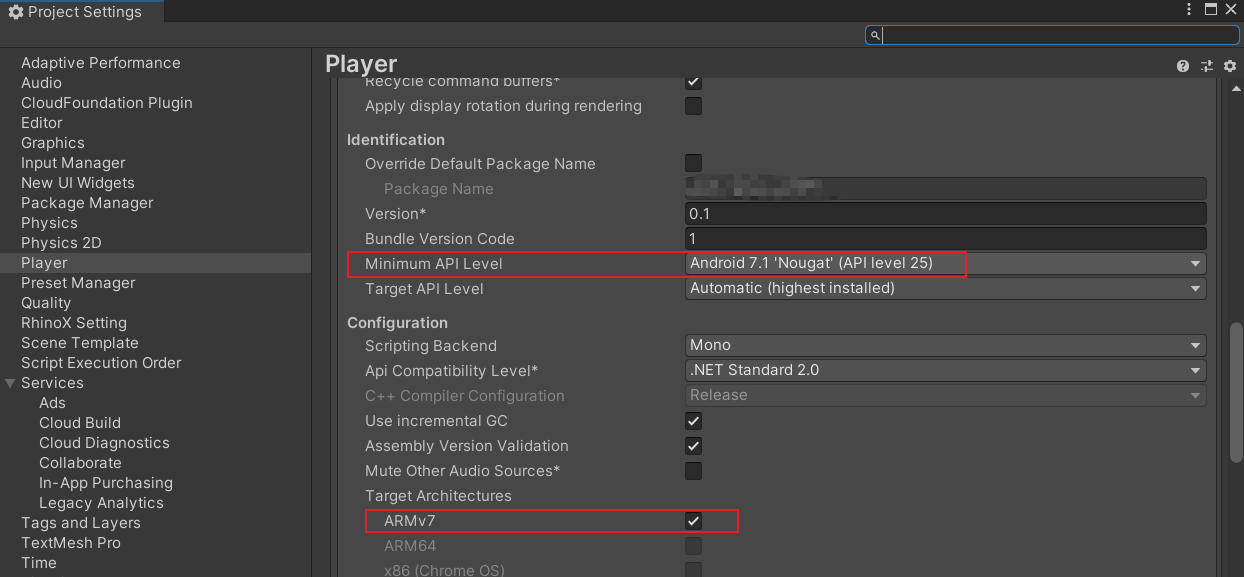

在ProjectSetting-Player中，将Minimum API Level设置为7.1以满足RhinoX要求，Target Architectures设置为ARMv7
其次，Android打包所涉及的SDK、JDK及NDK，最好是在UnityHUB中联同目标引擎一同下载，既方便，又省心，不然很容易出现丢库、版本问题等。
3.Unity Editor Debugger调试功能
该功能目前还是很不完善，测试过程中卡顿严重，基本上无法达到调试目的。
4.调试方式

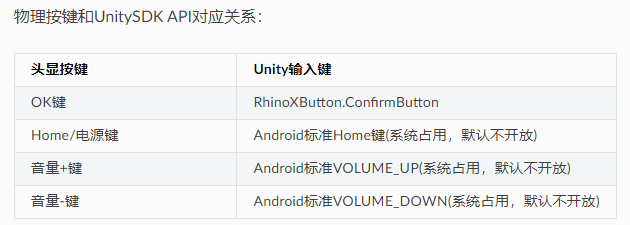

需要注意的是，RhinoX在连接PC机的时候，是无法连接手柄的，所以很多需要交互的触发只能放在头盔上的ok按键去完成，这点还是很不方便的。
当然你也可以在安装好apk后不连接PC机去测试，但是那样看日志输出又麻烦了些~

5.第三视角展示
很多项目中为了向除操作用户外的其他用户展示MR程序运行中的效果，就需要参考官网文档第三视角展示功能，Phinox是不支持类似串流的功能，无法直接通过类似视频线的方式进行数据输出。
6.Beacon
Beacon是起到定位虚拟场景的原点位置的作用，但在笔者的开发过程中使用Beacon始终无法精准的定位位置信息和高度，怀疑可能是环境光线较强，头盔摄像头无法很好的捕捉到Beacon的位置。
这里只能后续在交付场地再完善，这也提醒大家MR设备对使用环境有一定要求。
7.输入监听

点击查看代码

    /// <summary>
    /// 检测右手控制器
    /// </summary>
    private void CheckRightController()
    {
        if (RXInput.IsButton(RhinoXButton.ControllerTrigger, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User is pressing button : trigger"); //用户一直按着右手控制器的trigger按键，每帧触发。
            OnRightController_TriggerHold?.Invoke();
        }

        if (RXInput.IsButtonTap(RhinoXButton.ControllerTrigger, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User clicks button : trigger"); //用户点击右手控制器的trigger按键， 只会在点击的时候触发一次。
            OnRightController_TriggerPress?.Invoke();
        }

        if (RXInput.IsButtonLongHeldDown(RhinoXButton.ControllerTrigger, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User long hold button : trigger");  //用户长按右手控制器的trigger按键， 只会在松开按键之前触发一次。长按时间配置见 ProjectSetting/RhinoX Setting
            OnRightController_TriggerHoldOver?.Invoke();
        }

        if (RXInput.IsButtonTap(RhinoXButton.App, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User is pressing button : APP"); //用户点击菜单键
            OnRightController_AppPress?.Invoke();
        }

        if (RXInput.IsButtonTap(RhinoXButton.ControllerTouchPadButton, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User is pressing button : TouchPad"); //用户点击圆盘
            OnRightController_TouchPadPress?.Invoke();
        }

        m_TouchPadHoverDirection = TouchPadButtonDirection.Center;  //用户触摸圆盘
        bool ret = RXInput.GetTouchPadPointer(ref m_TouchPadHoverDirection, ControllerIndex.Controller_Right_Controller);
        if (ret) Debug.Log("User is Hover button : TouchPad");
        OnRightController_TouchPadHover?.Invoke((RhinoxTouchPadButtonDirection)m_TouchPadHoverDirection, ret);

        if (RXInput.IsTouchPadButtonDoubleTap(TouchPadButtonDirection.Bottom, ControllerIndex.Controller_Right_Controller))
        {
            Debug.Log("User is pressing button : TouchPad DoublePress"); //用户双击圆盘
            OnRightController_TouchPadDoublePress?.Invoke();
        }

        ret = RXInput.IsTouchPadButton(TouchPadButtonDirection.Bottom, ControllerIndex.Controller_Right_Controller);
        if (ret) Debug.Log("User is pressing button : TouchPad Hold"); //用户按住圆盘
        OnRightController_TouchPadHold?.Invoke(ret);
    }

8.ARCameraRig及RxEventSystem相关组件
保证最终的场景中只有一套相关组件，尤其是资源和程序主体拆分分别打包的时候，一定需要注意，否则程序会直接崩溃。

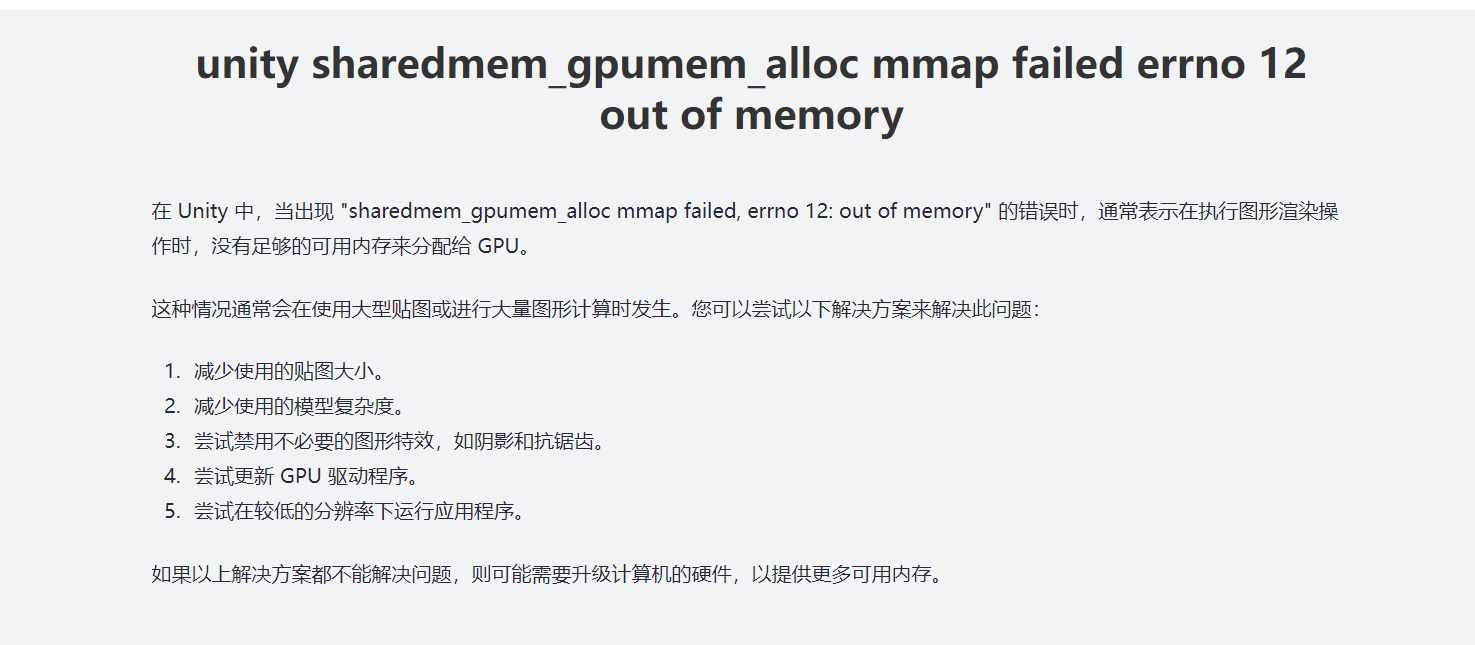

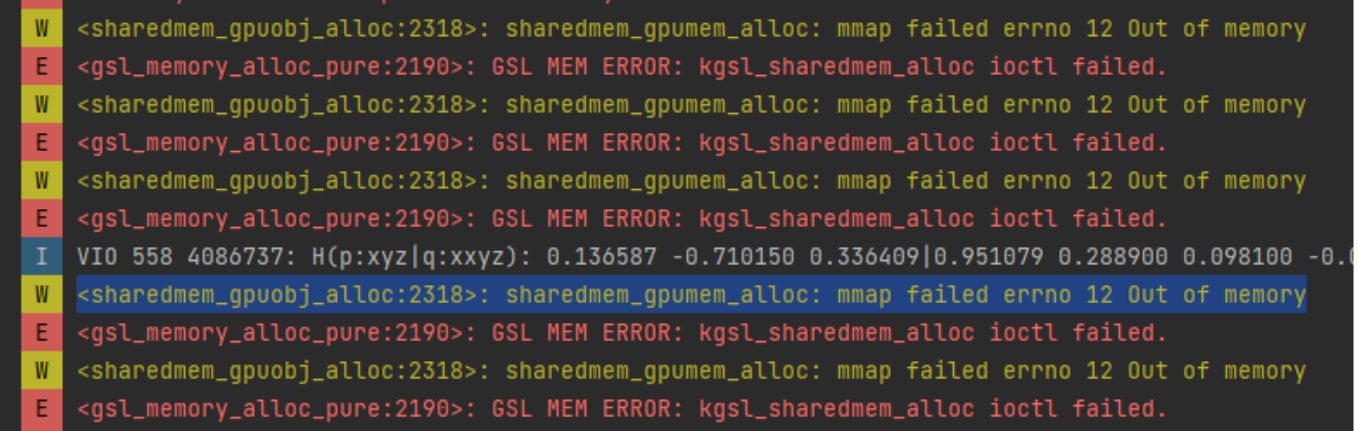

9.Android mmap failed errno 12 out of memory错误
