ConstraintLayout(约束布局)

爱笑的小胡纸 / 2023-08-02 / 原文

1. 规则

layout_constraintLeft_toLeftOf
当前View的右侧和另一个View的右侧位置对齐
与RelativeLayout的alignLeft属性相似

layout_constraintLeft_toRightOf
当前view的左侧会在另一个View的右侧位置
与RelativeLayout的toRightOf属性相似

layout_constraintRight_toLeftOf
当前view的右侧会在另一个View的左侧位置
与RelativeLayout的toLeftOf属性相似

layout_constraintRight_toRightOf
当前View的右侧和另一个View的右侧位置对其
与RelativeLayout的alignRight属性相似

layout_constraintTop_toTopOf
头部对齐，与alignTop相似

layout_constraintTop_toBottomOf
当前View在另一个View的下侧与below相似

layout_constraintBottom_toTopOf
当前View在另一个View的上方与above相似

layout_constraintBottom_toBottomOf
底部对齐，与alignBottom属性相似

layout_constraintBaseline_toBaselineOf
文字底部对齐,与alignBaseLine属性相似

layout_constraintStart_toEndOf
同left_toRightOf

layout_constraintStart_toStartOf
同left_toLeftOf

layout_constraintEnd_toStartOf
同right_toLeftOf

layout_constraintEnd_toEndOf
同right_toRightOf

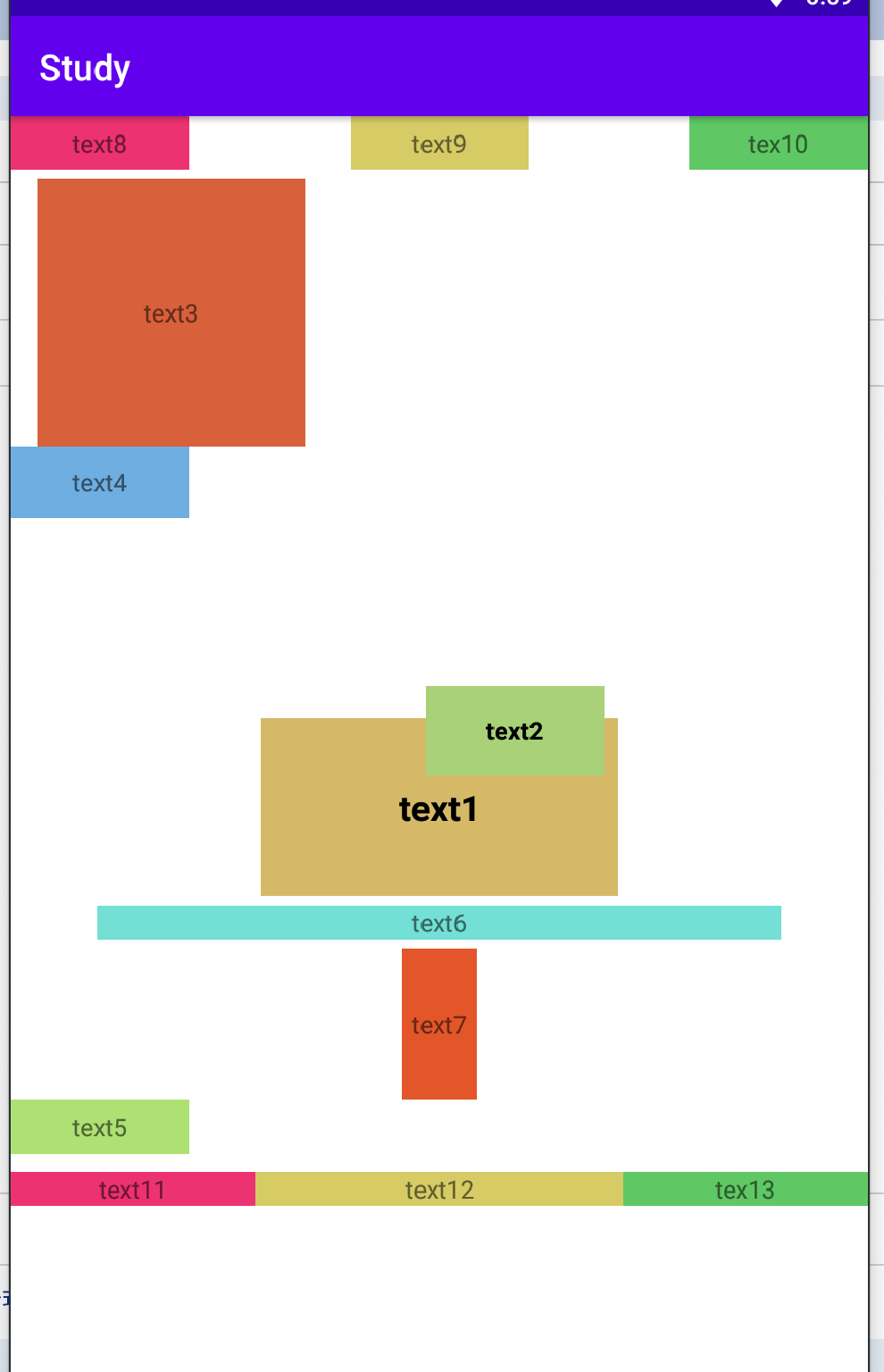

2. 样例

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/txt1"
        android:layout_width="200dp"
        android:layout_height="100dp"
        android:background="#D5B967"
        android:gravity="center"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        android:text="text1"
        android:textColor="@color/black"
        android:textSize="20sp"
        android:textStyle="bold"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt2"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#A8D178"
        app:layout_constraintCircle="@id/txt1"
        app:layout_constraintCircleRadius="60dp"
        app:layout_constraintCircleAngle="45"
        android:gravity="center"
        android:text="text2"
        android:textColor="@color/black"
        android:textStyle="bold"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt3"
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:gravity="center"
        android:layout_marginLeft="15dp"
        android:layout_marginTop="35dp"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        android:text="text3"
        android:background="#D8603A"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt4"
        android:layout_width="100dp"
        android:layout_height="40dp"
        android:gravity="center"
        android:text="text4"
        app:layout_goneMarginTop="-20dp"
        app:layout_constraintTop_toBottomOf="@id/txt3"
        android:background="#6EAEE1"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt5"
        android:layout_width="100dp"
        android:layout_height="30dp"
        app:layout_constraintHorizontal_bias="0.3"
        app:layout_constraintVertical_bias="0.8"
        app:layout_constraintTop_toBottomOf="@id/txt7"
        android:gravity="center"
        android:text="text5"
        android:background="#AEE173"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt6"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dp"
        app:layout_constraintTop_toBottomOf="@id/txt1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintWidth_percent="0.8"
        android:gravity="center"
        android:text="text6"
        android:background="#73DFD5"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt7"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dp"
        app:layout_constraintDimensionRatio="H,2:1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@id/txt6"
        app:layout_constrainedWidth="true"
        app:layout_constrainedHeight="true"
        android:gravity="center"
        android:text="text7"
        android:background="#E3562A"
        tools:ignore="MissingConstraints" />

    <!--  链
        如果两个或以上控件通过下图的方式约束在一起，就可以认为是他们是一条链（图为横向的链，纵向同理）
        每一条链的第一个控件是这条链的链头，我们可以在链头中设置layout_constraintHorizontal_chainStyle属性改变整条链的样式

        chains提供了3种样式，分别是：

            spread 展开元素 (默认)
            spread_inside 展开元素，但链的两端贴近parent
            packet 链的元素将被打包在一起
            -->
    <TextView
        android:id="@+id/txt8"
        android:layout_width="100dp"
        android:layout_height="30dp"
        app:layout_constraintHorizontal_chainStyle="spread_inside"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@id/txt9"
        android:gravity="center"
        android:text="text8"
        android:background="#EC3271"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt9"
        android:layout_width="100dp"
        android:layout_height="30dp"
        app:layout_constraintLeft_toRightOf="@id/txt8"
        app:layout_constraintRight_toLeftOf="@id/txt10"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:gravity="center"
        android:text="text9"
        android:background="#D6CB65"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt10"
        android:layout_width="100dp"
        android:layout_height="30dp"
        app:layout_constraintLeft_toRightOf="@id/txt9"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:gravity="center"
        android:text="tex10"
        android:background="#5FC864"
        tools:ignore="MissingConstraints" />


    <!--
        上面的例子创建了一个样式链，除了样式链外，还可以创建一个权重链
        上面所用到的3个textview宽度都为wrap_content，如果我们把宽度都设为0dp，
        这个时候可以在每个texttiew中设置横向权重layout_constraintHorizontal_weight(constraintVertical为纵向)来创建一个权重链
    -->
    <TextView
        android:id="@+id/txt11"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        app:layout_constraintHorizontal_weight="2"
        android:layout_marginTop="10dp"
        app:layout_constraintTop_toBottomOf="@id/txt5"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@id/txt12"
        android:gravity="center"
        android:text="text11"
        android:background="#EC3271"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt12"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        app:layout_constraintHorizontal_weight="3"
        android:layout_marginTop="10dp"
        app:layout_constraintLeft_toRightOf="@id/txt11"
        app:layout_constraintRight_toLeftOf="@id/txt13"
        app:layout_constraintTop_toBottomOf="@id/txt5"
        app:layout_constraintRight_toRightOf="parent"
        android:gravity="center"
        android:text="text12"
        android:background="#D6CB65"
        tools:ignore="MissingConstraints" />

    <TextView
        android:id="@+id/txt13"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        app:layout_constraintHorizontal_weight="2"
        app:layout_constraintLeft_toRightOf="@id/txt12"
        app:layout_constraintTop_toBottomOf="@id/txt5"
        app:layout_constraintRight_toRightOf="parent"
        android:gravity="center"
        android:text="tex13"
        android:background="#5FC864"
        tools:ignore="MissingConstraints" />


</androidx.constraintlayout.widget.ConstraintLayout>
